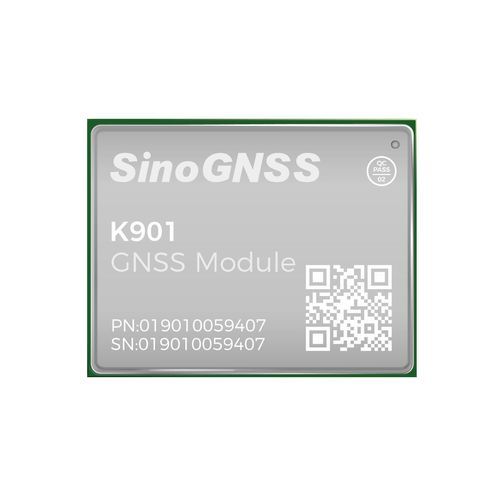

Module GNSS GPS K901

GLONASSQZSSGALILEO

Le K901 intègre la puce SoC avancée QC7820 pour offrir une précision GNSS à la pointe de l'industrie avec une prise en charge de la constellation complète. Il est doté d'un boîtier SMT compact, d'une consommation d'énergie ultra-faible et de technologies anti-interférences multiples, ce qui le rend adapté aux applications à contraintes d'espace et d'énergie telles que l'IoT et les drones. Caractéristiques clés

• Support GPS, BDS-2, BDS-3, GLONASS, GALILEO, NAVIC, QZSS et SBAS
• RF & BB intégré haute précision GNSS SoC (QC7820)
• Nouvelle structure CPU dual-core
• Petite taille et faible consommation d'énergie
• Support PPP-B2b et PPP-HAS services

Performance

• Repérage des signaux: GPS : L1C/A, L2P, L2C, L5, L1C ; BDS-2 : B1I, B2I, B3I ; BDS-3 : B1I, B3I, B1C, B2a, B2b ; GLONASS : G1, G2, G3* ; Galileo : E1, E5b, E5a, E5 AltBoC*, E6c* ; QZSS : L1C/A, L2C, L5, L1C ; SBAS : L1C/A ; NAVIC : L5
• Démarrage à froid: < ; 20 s (Ajout du module de capture d'accélération)
• Démarrage à chaud (avec RTC) : < ; 10 s (Typique)
• Réacquisition du signal: < ; 1 s
• Temps d'initialisation du RTK: < ; 5 s (D < ; 10 km)
• Fiabilité de l'initialisation: > ; 99.9 %
• Précision de la vitesse: ≤ 0.02 m/s
• Précision temporelle: 20 ns
• Temps de convergence PPP: < ; 15 min
• Post-traitement: 2.5 mm + 1 ppm Horizontal ; 5 mm + 1 ppm Vertical
• Single Baseline RTK: 8 mm + 1 ppm Horizontal ; 15 mm + 1 ppm Vertical
• DGPS: < ; 0.4 m RMS
• SBAS: 1 m 3D RMS
• Standalone: 1,5 m Horizontal ; 3 m Vertical
• PPP: 0,1 m Horizontal ; 0,2 m Vertical

Physique

• Dimensions (L × L × H): 12,2 mm × 16 mm × 2,5 mm
• Poids: 1,0 g
• Interface matérielle: LGA 24 broches
• Consommation d'énergie: 0,35 W
• Tension d'entrée: +3.3 V ± 5% DC
• Température de travail: -40 °C à +85 °C
• Température de stockage: -55 °C à +125 °C
• LNA Power (External): +3.3 V ~ +5 V ± 5% VDC @ 0-100 mA
• Gain LNA: 20 ~ 35 dB (suggéré)
• Correspondance d'impédance: 50 Ω

Communications

• UART: 3
• PPS: 1
• EVENT: 1
• I2C: 1
• Données de correction E/S: RTCM 2.X, 3.X
• Sortie des données de position: ASCII (NMEA-0183) : GGA, GSA, GSV, RMC, HDT, VHD, ZDA, VTG, GST, GLL ; Binaire : ComNav Binary
• Taux de sortie de position: 1 Hz, 2 Hz, 5 Hz, 10 Hz, 20 Hz*, 50 Hz* (les éléments marqués d'un * sont pris en charge par un micrologiciel spécifique)

Caractéristiques / Spécifications techniques

• Fabricant: ComNav Technology Ltd.
• Modèle: K901
• SoC: QC7820 (next-gen RF & BB integrated GNSS SoC)
• CPU:Architecture double cœur
• Technologies anti-interférences :système adaptatif interne avec réception à large bande, suppression des bandes étroites et rejet des ondes continues
• Intégration:boîtier SMT peu encombrant avec compatibilité totale des broches pour une conception simplifiée
