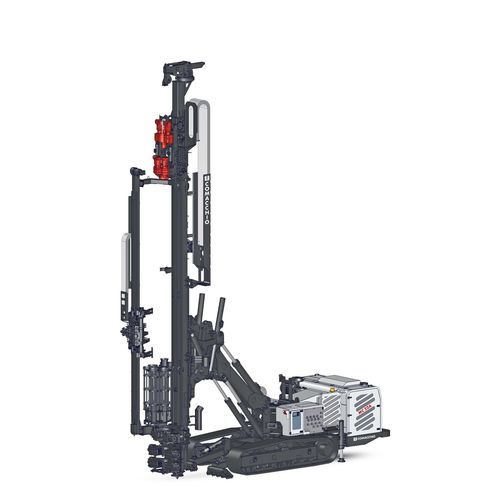

Foreuse pour ancrage de raccordement MC 22 A

de pieux de fondationsur chenillesrotative

Présentation
La MC 22 A est l'évolution du modèle MC 22 de Comacchio, intégrant un carrousel duplex automatisé pour la gestion des tiges et des tubages de diamètres et longueurs différents. Elle conserve les mêmes plages d'application que la MC 22 tout en ajoutant la manutention automatisée, particulièrement adaptée à l'installation d'ancrages avec des systèmes de forage à double tête. Le système de préhension universel ne nécessite aucune modification lors des changements de diamètre. Associé à la radiocommande Comacchio, l'opérateur peut piloter la machine et le carrousel depuis une seule station de commande.

Principaux avantages

• Carrousel duplex automatisé pour le stockage et la manutention simultanée de tiges et tubages (différents diamètres/longueurs).
• Système de préhension universel : pas de reconfiguration lors du changement de diamètre.
• Gestion monopersonnelle via radiocommande Comacchio intégrée (fonctions machine et carrousel).
• Adaptée à l'installation d'ancrages avec configurations double tête.
• Articulation de mât brevetée et manutention embarquée permettant l'intervention dans des zones confinées ou difficiles d'accès sans matériel de levage supplémentaire ni aide.

Points clés / caractéristiques principales

• Capacité du carrousel : jusqu'à 10 tiges + 9 tubages.
• Diamètres tiges traités (min / max) : 76 - 142 mm (3" - 5" 1/2).
• Diamètres tubages traités (min / max) : 114 - 204 mm (4" 1/2 - 8").
• Longueur type des tiges/tubages traités : 3 - 3,5 m (10' - 11'5").

Spécifications techniques (tableau)
Largeur totale sur chenilles — EU : 2.500 mm | US : 8' 2"
Puissance moteur diesel — EU : 180 - 205 kW | US : 240 - 278 HP
Normes d'émission — EU/US : Stage 3A/Tier 3 - Stage 5/Tier 4f
Force de rétraction — EU : 9.500 daN | US : 21,357 lbs
Force d'entraînement — EU : 9.500 daN | US : 21,357 lbs
Course d'entraînement — EU : 5.800 - 7.000 mm | US : 19' - 22' 11"
Gamme de couple — EU : 1.700 - 2.900 daNm | US : 12,539 - 21,389 lb*ft
Plage de vitesses — EU/US : 70 - 260 rpm
Plage de serrage — EU : 45 - 365 mm | US : 1" 3/4 - 1' 2"
Poids — EU : 24 - 25 t | US : 52,910 - 55,120 lbs

CONFIGURATION DOUBLE TÊTE (sélectionné)
Couple max tête supérieure — EU : 1.350 daNm | US : 9,957 lb*ft
Couple max tête inférieure — EU : 2.900 daNm | US : 21,389 lb*ft
Course du mât — EU : 5.800 mm | US : 19'

SYSTÈME AUTOMATIQUE DE CARROUSEL DE TIGES & TUBAGES (sélectionné)
Diamètre tige min./max. — EU : 76 - 142 mm | US : 3" - 5" 1/2
Diamètre tubage min./max. — EU : 114 - 204 mm | US : 4" 1/2 - 8"
Longueur — EU : 3 - 3,5 m | US : 10' - 11'5"
Capacité max. — 9 + 1 (configuration typique)

Spécifications techniques détaillées

• Largeur totale sur chenilles : 2.500 mm (EU) / 8' 2" (US)
• Puissance moteur diesel : 180 - 205 kW (EU) / 240 - 278 HP (US)
• Normes d'émission : Stage 3A/Tier 3 - Stage 5/Tier 4f
• Force de rétraction : 9.500 daN (EU) / 21,357 lbs (US)
• Force d'entraînement : 9.500 daN (EU) / 21,357 lbs (US)
• Course d'entraînement : 5.800 - 7.000 mm (EU) / 19' - 22' 11" (US)
• Gamme de couple : 1.700 - 2.900 daNm (EU) / 12,539 - 21,389 lb*ft (US)
• Plage de vitesses : 70 - 260 rpm (EU/US)
• Plage de serrage : 45 - 365 mm (EU) / 1" 3/4 - 1' 2" (US)
• Poids : 24 - 25 t (EU) / 52,910 - 55,120 lbs (US)
• Aspects double tête : couple max tête sup. 1.350 daNm ; tête inf. 2.900 daNm ; course mât 5.800 mm.
• Carrousel duplex automatique : gère tiges 76 - 142 mm et tubages 114 - 204 mm ; longueur type 3 - 3,5 m ; capacité max. 9 + 1.
