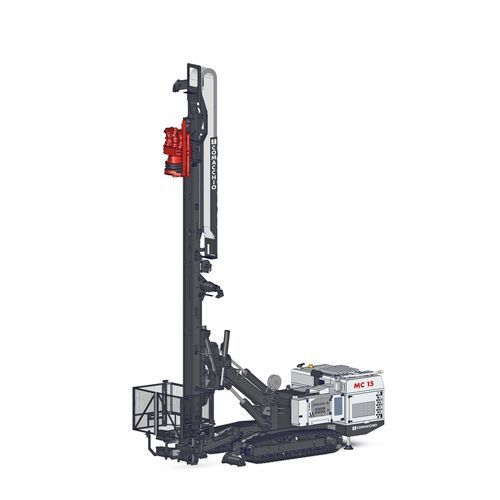

Foreuse pour ancrage de raccordement MC 15

de stabilisationde stabilisation profondegéotechnique

Présentation
La MC 15 est une foreuse sur chenilles compacte et performante de Comacchio, conçue pour un large éventail de travaux de fondation et de stabilisation des sols. Sa cinématique entièrement articulée permet un grand volume de travail et plusieurs inclinaisons de mât sans re‑goupillage, accélérant le positionnement et augmentant la flexibilité d'intervention sur les chantiers contraints.

Principales capacités et systèmes
La MC 15 dispose d'une architecture hydraulique modulaire acceptant divers équipements : têtes rotatives, marteaux hydrauliques, systèmes double tête, pompes eau/boue et différentes options de chargeur de tiges. Les configurations peuvent automatiser la manutention des tiges pour améliorer productivité et sécurité. Les extensions de mât télescopique permettent des opérations de jet grouting en passe unique jusqu'à 19 m.

Applications principales

• Micropieux
• Ancrages
• Clouage de sol
• Jet grouting (passe unique jusqu'à 19 m)
• Travaux de fondation et stabilisation des sols

Caractéristiques remarquables

• Cinématique entièrement articulée pour un large volume de travail et des inclinaisons de mât variables sans re‑goupillage
• Architecture hydraulique modulaire pour multiples configurations d'équipements (têtes rotatives, marteaux, double têtes, pompes, chargeurs de tiges)
• Prise en charge de la manutention automatisée des tiges pour accroître productivité et sécurité opérateur
• Extensions de mât télescopique pour jet grouting en profondeur (capacité en passe unique)

SPÉCIFICATIONS TECHNIQUES (tableau)
Largeur totale de voie : 2.300 mm (UE) — 7' 6" (US)
Puissance moteur diesel : 119 - 140 kW (UE) — 160 - 188 HP (US)
Normes d'émission : Stage 3A/Tier 4i - Stage 5/Tier 4f (UE & US)
Force de rétraction : 8.000 daN (UE) — 17,985 lbs (US)
Force d'avancement : 8.000 daN (UE) — 17,985 lbs (US)
Course d'avance : 4.000 - 7.000 mm (UE) — 13'1" - 22'11" (US)
Plage de couple : 1.300 - 2.900 daNm (UE) — 9,588 - 21,389 lb*ft (US)
Plage de vitesse : 100 - 350 rpm (UE & US)
Plage de serrage : 45 - 530 mm (UE) — 1"3/4 - 1'8" (US)
Gamme de poids : 15 - 17 t (UE) — 33,070 - 37,480 lbs (US)

DOUBLE TÊTE (tableau)
Couple maxi tête supérieure : 1.350 daNm (UE) — 9,957 lb*ft (US)
Couple maxi tête inférieure : 2.900 daNm (UE) — 21,389 lb*ft (US)
Course mât : 3.550 - 6.550 mm (UE) — 11'7" - 21'5" (US)

CONFIGURATION JET GROUTING (tableau)
Profondeur maxi passe unique : 19.000 mm (UE) — 62'4" (US)
Diamètre maxi tige : 114 mm (UE) — 4"1/2 (US)

Caractéristiques / Spécifications techniques

• Modèle : MC 15
• Fabricant / Marque : Comacchio
• Puissance moteur : 119–140 kW (160–188 HP)
• Forces de rétraction et d'avance : 8 000 daN (17 985 lbs)
• Couple (tête simple/double) : jusqu'à 1 300–2 900 daNm (9 588–21 389 lb*ft)
• Course d'avance : 4 000–7 000 mm (13'1"–22'11") — course mât double tête : 3 550–6 550 mm (11'7"–21'5")
• Capacité jet grouting en passe unique : jusqu'à 19 000 mm (62'4") avec extensions de mât télescopique
• Plage de serrage : 45–530 mm
• Poids en ordre de marche typique : 15–17 t
• Usages principaux : micropieux, ancrages, clouage de sol, jet grouting, fondations et stabilisation des sols
