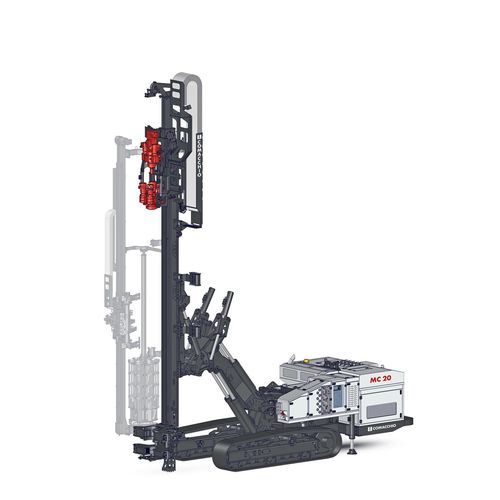

Foreuse de stabilisation MC 20

géotechniquede pieux de fondationde micropieux

Présentation du produit
Le MC 20 est une foreuse hydraulique alliant dimensions compactes et architecture hydraulique modulaire compatible avec une large gamme de têtes de forage et d'accessoires. Elle dispose d'une cinématique entièrement articulée permettant plusieurs positions de mât et une grande enveloppe de travail. La machine peut être configurée en tête simple ou double et s'intègre aux équipements auxiliaires tels que pompes eau/fluide, grues et chargeurs de tiges/tubages.

Applications

• Micropieux
• Ancrages / tirants (y compris forage et tubage simultané avec systèmes à double tête)
• Soil nailing
• Travaux de fondation et de stabilisation des sols
• Renforcement de parois en fouilles profondes

Caractéristiques principales

• Cinématique entièrement articulée offrant plusieurs positions de mât et une large enveloppe de travail
• Système hydraulique modulaire autorisant divers têtes de forage et accessoires en fonctionnement simultané
• Compatibilité avec martèaux hydrauliques et systèmes à double tête
• Conversion rapide entre configurations tête simple et double
• Carrousel duplex optionnel (jusqu'à neuf paires de tiges et tubages) ou chargeur en rack (jusqu'à 18 tiges embarquées)
• Châssis à chenilles oscillantes pour meilleure stabilité, traction et mobilité sur terrains inégaux ou en pente
• Conçue pour offrir une grande flexibilité opérationnelle sur les applications de forage

Configuration double tête (résumé)
Couple max. tête supérieure : 1.350 daNm (UE) / 9 957 lb*ft (US)
Couple max. tête inférieure : 2.900 daNm (UE) / 21 389 lb*ft (US)
Course d'avancement du mât : 5.500 - 6.900 mm (UE) / 18' - 22' 8" (US)

Système automatique carrousel tiges & tubages (résumé)
Diamètre tige min./max. : 76 - 142 mm (UE) / 3" - 5" 1/2 (US)
Diamètre tubage min./max. : 114 - 204 mm (UE) / 4" 1/2 - 8" (US)
Longueur : 3 - 3,5 m (UE) / 10' - 11' 5" (US)
Capacité max. : 9 + 1 (nombre de paires)

Caractéristiques techniques / spécifications

• Largeur totale pistes : 2.500 mm (UE) / 8' 2" (US)
• Puissance moteur diesel : 209 kW (UE) / 280 HP (US)
• Normes d'émission : Stage 5 / Tier 4f
• Force de retrait : 12.500 daN (UE) / 28,100 lbs (US)
• Force d'avancement : 12.500 daN (UE) / 28,100 lbs (US)
• Course d'avancement : 5.600 - 7.000 mm (UE) / 18' 5" - 22' 11" (US)
• Plage de couple : 2.050 - 3.700 daNm (UE) / 15,120 - 27,290 lb*ft (US)
• Plage de vitesse : 60 - 120 rpm
• Plage de serrage : 45 - 435 mm (UE) / 1" 3/4 - 1' 5" (US)
• Poids : 20,5 - 22 t (UE) / 45,200 - 48,500 lbs (US)
