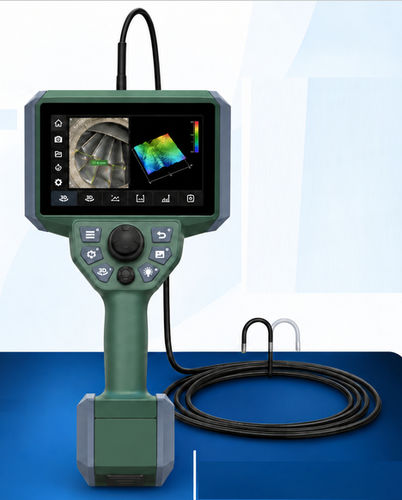

Vidéoscope flexible V3D

pour la mesure 3Dà écran IPSUSB

Endoscope vidéo industriel avec mesure 3D – COBB V3D
Le COBB V3D est un endoscope vidéo industriel professionnel conçu pour réunir inspection visuelle, reconstruction tridimensionnelle et mesure 3D de la surface inspectée au sein d’une même plateforme. Grâce à la technologie binoculaire, le système capture la scène endoscopique et la traite afin de générer une représentation tridimensionnelle de la surface. Les mesures sont ensuite effectuées directement sur les données 3D reconstruites, permettant d’analyser les dimensions et la géométrie des défauts identifiés lors de l’inspection.

Inspection visuelle et reconstruction 3D
Le système intègre quatre étapes dans un flux de travail unique : observation, reconstruction, mesure et documentation. À partir de l’image endoscopique, le COBB V3D génère une reconstruction 3D et un nuage de points de la surface. L’opérateur peut appliquer les outils de mesure disponibles directement sur le modèle, puis documenter les résultats via des images, des vidéos et des rapports PDF.

Outils professionnels de mesure 3D
COBB V3D propose différents modes de mesure pour analyser les défauts et les géométries directement sur la surface reconstruite.

• Distance point à point
• Distance point à ligne
• Mesures de trajectoire multi-segments
• Mesure de profondeur
• Profondeur sur surfaces courbes
• Mesure d’aire
• Profil de profondeur

Caractéristiques principales de l’endoscope vidéo industriel « COBB V3D »

• MESURE 3D INTÉGRÉE : permet d’effectuer des mesures directement sur la reconstruction tridimensionnelle de la surface inspectée.
• TECHNOLOGIE BINOCULAIRE : capture la scène d’inspection en configuration stéréoscopique pour la reconstruction 3D.
• MODES DE MESURE MULTIPLES : distance, point-à-ligne, multi-segments, profondeur, profondeur sur surfaces courbes, aire et profil de profondeur.
• ÉCRAN 7″ IPS LCD : résolution 1920 × 1200 pixels et luminosité ≥450 cd/m², réglable sur 10 niveaux.
• COMMANDE MOTORISÉE 360° : orientation de la pointe de la sonde contrôlée par joystick.
• DEUX DIAMÈTRES DISPONIBLES : sondes Ø4,0 mm et Ø6,0 mm, longueurs personnalisables de 1 à 10 mètres.
• VISON BINOCULAIRE : configurations de vision frontale ou latérale selon l’application.
• SONDE IP67 : conçue pour les inspections industrielles, température de fonctionnement −20 °C à +80 °C.
• CONSTRUCTION MULTICOUCHES : tube de sonde avec tressage en fil d’acier alliage tungstène 4 couches.
• CAPTURE D’IMAGE COMPLÈTE : photos, vidéos, image figée, rotation d’image et zoom numérique 5 niveaux.
• RAPPORTS PDF : compilation des images et informations d’inspection en rapport généré directement par la plateforme.
• MÉMOIRE 128 GB : avec prise en charge d’une clé USB externe 64 GB.
• CONNECTIVITÉ : 2 ports USB, charge Type-C et RJ45, options Wi‑Fi / 4G selon configuration.
• UNITE PRINCIPALE IP55 : conçue pour une utilisation en environnements industriels.

Contrôle motorisé et visualisation
L’unité principale intègre un écran IPS LCD 7 pouces avec une résolution de 1920 × 1200 pixels et une luminosité ≥450 cd/m², réglable sur 10 niveaux. Le système combine écran tactile, joystick principal et joystick de navigation avec commande motorisée 360° de la sonde, afin d’offrir une précision accrue pour la gestion des inspections et des fonctions 3D.

Sondes Ø4,0 et Ø6,0 mm
Le COBB V3D est disponible avec des sondes de diamètres Ø4,0 mm et Ø6,0 mm. Les longueurs de sonde varient de 1 à 10 mètres et peuvent être personnalisées selon la configuration requise. Les sondes intègrent une technologie CMOS avec vision binoculaire frontale ou latérale, une structure tressée en fil d’acier alliage tungstène 4 couches, articulation motorisée 360°, angle d’articulation 80°–170°, champ de vision 70°–120° et protection IP67.

Capture d’inspection et documentation
Le logiciel intégré permet de gérer directement depuis l’unité principale les photos, vidéos, image figée, rotation d’image et zoom numérique 5 niveaux. Lors de l’enregistrement vidéo, il est possible d’ajouter des signets pour identifier et retrouver rapidement les points pertinents de l’inspection. Les images et informations collectées peuvent être organisées dans un rapport d’inspection PDF généré directement par la plateforme.

Caractéristiques / spécifications techniques

• Modèle : COBB V3D
• Écran : 7″ IPS LCD, 1920 × 1200 pixels, ≥450 cd/m², 10 niveaux de luminosité
• Mesure : reconstruction 3D intégrée et nuage de points ; point-à-point, point-à-ligne, trajectoire multi-segments, profondeur, profondeur sur surfaces courbes, aire, profil de profondeur
• Sondes : diamètres Ø4,0 mm et Ø6,0 mm ; longueurs configurables de 1 m à 10 m
• Technologie de sonde : CMOS avec vision binoculaire frontale ou latérale ; capture stéréoscopique binoculaire pour reconstruction 3D
• Construction de la sonde : tressage 4 couches en fil d’acier alliage tungstène
• Articulation : commande motorisée 360° ; angle d’articulation 80°–170° ; champ de vision 70°–120°
• Indice de protection : sonde IP67 ; unité principale IP55
• Capture d’image : photos, vidéos, image figée, rotation d’image, zoom numérique 5 niveaux ; signets pendant la vidéo
• Stockage : 128 GB interne ; prise en charge d’une clé USB externe 64 GB
• Connectivité : 2 × USB, charge Type-C, RJ45 ; Wi‑Fi / 4G optionnel selon configuration
• Documentation de sortie : génération de rapport d’inspection PDF directement depuis la plateforme
• Température de fonctionnement (sonde) : −20 °C à +80 °C
