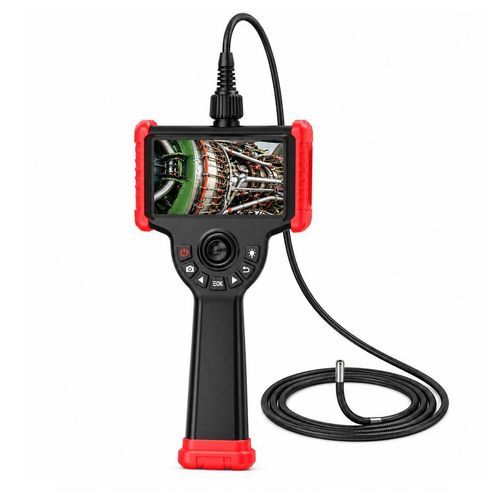

Vidéoscope flexible NZQ

pour inspection visuelle à distancepour inspection de canalisationsarticulé

Présentation
Le COBB NZQ est une plateforme modulaire d'endoscopie vidéo industrielle combinant imagerie haute définition, écran tactile FHD 6 pouces et sondes rapidement interchangeables dans une unité portable. L'unité principale accepte des sondes de Ø2,0 mm, Ø2,8 mm, Ø3,9 mm et Ø6,0 mm, permettant de choisir diamètre, configuration optique, éclairage et longueur selon l'application.

Principales caractéristiques

• Sondes rapidement interchangeables : Ø2,0, Ø2,8, Ø3,9 et Ø6,0 mm.
• Écran tactile 6 pouces FHD (1920 × 1080) avec joystick et commandes physiques pour un fonctionnement précis.
• Articulation à 360° dans toutes les directions pour une grande maniabilité sur toutes les diamètres de sonde.
• Vision frontale et latérale disponibles sur toute la gamme ; mode double vue pour Ø2,8, Ø3,9 et Ø6,0 mm.
• Fonctions photo, vidéo, arrêt sur image et zoom accessibles depuis l'unité principale.
• Gestion avancée des fichiers : renommage, métadonnées, sélection multiple, copier/déplacer/supprimer.
• Annotations graphiques et textuelles, formes, marquages et dessin à main levée directement sur les images.
• Mesure 2D à l'aide d'une référence dimensionnelle connue.
• Comparaison image en direct vs image enregistrée pour la documentation et les rapports d'inspection.
• Wi‑Fi intégré pour la connexion sans fil via une application dédiée.
• Connectivité optionnelle selon configuration : emplacement carte TF, HDMI, USB Type‑C et prise audio.
• Mémoire interne et prise en charge de cartes TF jusqu'à 128 Go.
• Accumulateurs rechargeables assurant au moins 8 heures de fonctionnement.
• Protection contre les intrusions : unité principale IP54 ; sondes Ø3,9 et Ø6,0 mm documentées IP67.

Sondes rapidement interchangeables — diamètres et longueurs

• Ø2,0 mm — longueurs : 1 m, 2 m, 3 m.
• Ø2,8 mm — longueurs : 1 m, 2 m, 3 m.
• Ø3,9 mm — longueurs : 1 m à 6 m. Double vue documentée à 3 m.
• Ø6,0 mm — longueurs : 1 m à 10 m.

Configurations de visualisation

• Vue frontale — disponible pour Ø2,0, Ø2,8, Ø3,9, Ø6,0 mm.
• Vue latérale — disponible pour Ø2,0, Ø2,8, Ø3,9, Ø6,0 mm.
• Double vue — affichage simultané front/latéral sur l'écran FHD 6 pouces pour Ø2,8, Ø3,9, Ø6,0 mm.

Éclairage et optique
L'éclairage est adapté au diamètre de la sonde : LED intégrées pour Ø2,0 et Ø2,8 mm ; LED haute puissance avec transmission par fibres optiques pour Ø3,9 et Ø6,0 mm, avec réglage de la luminosité. La configuration optique, la profondeur de champ, la résolution et l'angle de flexion maximum varient selon le diamètre et la longueur de la sonde.

Documentation et fonctions avancées
Le NZQ intègre des outils d'annotations graphiques et textuelles, la mesure 2D, la comparaison d'images et la gestion directe des fichiers depuis l'unité principale. Wi‑Fi intégré, mémoire interne et prise en charge TF (jusqu'à 128 Go) permettent une gestion sécurisée des données. Les options de connectivité (HDMI, USB Type‑C, prise audio) dépendent de la configuration matérielle.

Caractéristiques techniques

• Modèle : NZQ (plateforme modulaire)
• Marque : COBB
• Écran : écran tactile 6 pouces FHD, 1920 × 1080
• Diamètres des sondes : Ø2,0 mm, Ø2,8 mm, Ø3,9 mm, Ø6,0 mm
• Longueurs des sondes : Ø2,0 & Ø2,8 — 1/2/3 m ; Ø3,9 — 1–6 m (double vue documentée à 3 m) ; Ø6,0 — 1–10 m
• Articulation : 360° dans toutes les directions
• Modes de visualisation : frontale, latérale, double vue (pour Ø2,8, Ø3,9, Ø6,0)
• Éclairage : LED intégrées (Ø2,0/Ø2,8), LED haute puissance avec transmission par fibres (Ø3,9/Ø6,0), luminosité réglable
• Fonctions image : photo, vidéo, arrêt sur image, zoom
• Gestion avancée des fichiers : renommage, métadonnées, sélection multiple, copier/déplacer/supprimer
• Annotations : graphiques et textuelles, formes, dessin à main levée
• Mesures : mesure 2D à l'aide d'une référence
• Comparaison d'images : direct vs enregistré
• Connectivité : Wi‑Fi intégré, carte TF, HDMI, USB Type‑C, prise audio (selon configuration)
• Stockage : mémoire interne + prise en charge carte TF jusqu'à 128 Go
• Autonomie : ≥ 8 heures (accumulateurs rechargeables)
• Indice de protection : unité principale IP54 ; sondes Ø3,9 et Ø6,0 mm IP67 (Ø2,0 et Ø2,8 non classées IP67)
