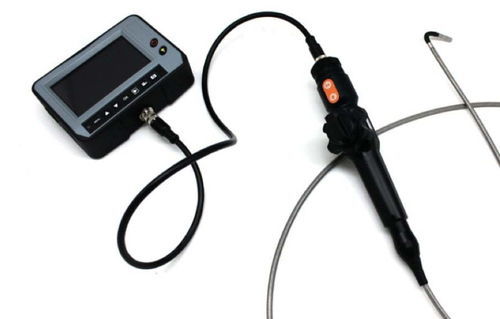

Vidéo-endoscope flexible GTD series

pour inspection de canalisationsarticuléde petit diamètre

Présentation
Le videoendoscope flexible COBB Fibre Ottiche série GTD est conçu pour les inspections industrielles nécessitant un instrument modulaire unique couvrant plusieurs applications. Le système permet l'échange de sondes et dispose d'un écran rotatif et détachable pour s'adapter aux différents environnements d'inspection, réduisant ainsi le besoin d'appareils dédiés multiples.

Caractéristiques principales

• Diamètres externes disponibles : 4,0 mm et 5,5 mm
• Longueurs de sonde : de 1,5 m jusqu'à 10 m (selon diamètre)
• Embout articulé à quatre directions avec angles de courbure supérieurs à 180° pour une vision rétrograde efficace
• Éclairage LED haute efficacité, dimmable
• Tuyau d'insertion protégé par une gaine tressée en tungstène, haute résistance à l'usure

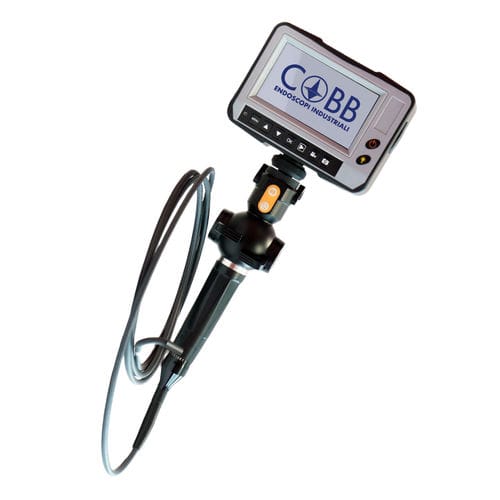

• Conception modulaire avec écran rotatif et détachable pour un changement de sonde aisé
• Indice de protection IP67 pour utilisation en environnements exigeants

Applications

• Inspection de conduites industrielles et d'espaces confinés
• Détection de fissures, corps étrangers et usure
• Contrôle de soudures et vérification de composants internes non accessibles directement
• Inspection de coudes et surfaces internes nécessitant une vision rétrograde

Écran et logiciel
Équipé d'un écran LCD couleur 4,3" avec traitement anti-reflet et fonctions d'optimisation d'image. Le logiciel embarqué propose des fonctions de traitement et d'amélioration d'image pour faciliter l'analyse d'inspection.

Caractéristiques techniques

• Modèle / série : GTD
• Diamètres externes : 4,0 mm ; 5,5 mm
• Longueurs de sonde : 1,5 m ; 2,0 m ; 3,0 m ; 5,0 m ; (5,5 mm aussi 8,0 m et 10,0 m)
• Articulation : articulation mécanique quatre directions ; angle de flexion >180° (vision rétrograde)
• Protection du tube d'insertion : gaine tressée en tungstène
• Éclairage : LED haute efficacité dimmable
• Écran : LCD couleur 4,3" antireflet avec optimisation d'image
• Moniteur : rotatif et détachable ; système modulaire pour sondes interchangeables
• Logiciel embarqué : fonctions de traitement et amélioration d'image
• Étanchéité : IP67
• Capteur : VGA CMOS 1/8" (~480 000 pixels)
• Enregistrement : photos (jpeg/bmp/jpg), vidéos (AVI) ; emplacement carte SD ; port USB
• Alimentation : batterie lithium 4200 mAh et/ou secteur 100-220/240 VAC

Variantes et codes (extrait)

• GTD Ø 4,0 mm : exemples de codes GTD4.0-1500/0, GTD4.0-2000/2, GTD4.0-3000/4, GTD4.0-5000/2 (variantes avec/sans articulation et plusieurs longueurs)
• GTD Ø 5,5 mm : exemples de codes GTD5.5-1500/0, GTD5.5-2000/2, GTD5.5-3000/4, GTD5.5-10000/4 (variantes jusqu'à 10 m)
