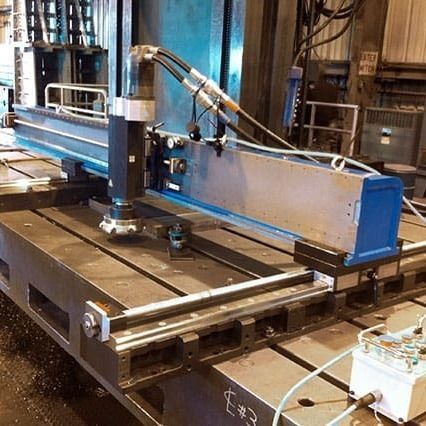

Fraiseuse 3 axes LM6200

à portiqueindustriellepour usinage lourd

Présentation
La CLIMAX LM6200 est la fraiseuse portable à portique la plus puissante de CLIMAX, conçue pour offrir précision, rigidité et flexibilité de configuration pour l'usinage sur site à grande échelle. Le lit modulaire s'étend de 48 à 192 in (1219,2–4876,8 mm) et fournit 32 à 152 in (812,8–4470,4 mm) de course précise; des options de lit massif augmentent la rigidité.

Principales caractéristiques

• Conception modulaire du lit : combiner des sections courtes pour s'adapter à la zone de travail tout en conservant la rigidité; plaques de connexion et fixations optimisées pour les configurations étendues.
• Options de broche puissantes : accepte des têtes de coupe jusqu'à 10 in (254,0 mm); groupe hydraulique 25 Hp (18,6 kW) en option.
• Configurations flexibles : convertible entre fraisage linéaire et portique; les rails peuvent être divisés pour montage en portique; entraînements électriques montables sur X, Y ou Z.
• Tête de fraisage pivotante à 360° et plaque pivotante en option; ensemble coulissant axe Z optionnel pour fraisage latéral et courses prolongées.
• Technologie de rails à faible friction : rails usinés de précision avec lubrification avancée et vis à billes pour un déplacement fluide sans glissement.
• Applications : fraisage, perçage et alésage en orientations horizontale, verticale ou inversée.

Avantages produit

• Conception modulaire et rigide : géométrie du lit modulaire et connexions renforcées assurant une forte rigidité sur toute la longueur étendue.
• Usinage puissant et précis : broche pour travaux lourds et option HPU permettant des coupes agressives avec grande répétabilité.
• Opération flexible : reconfiguration rapide entre modes linéaire et portique; multiples options de montage des entraînements et rotation 360° de la tête.
• Entretien réduit : rails à faible friction et vis à billes de précision réduisent l'usure et les besoins de maintenance.

Spécifications
Course X max — 176″ / 4470,4 mm
Course Y max — 106″ / 2692,4 mm
Course verticale max — 8″ / 203,2 mm
Taille broche — 4 – 10″ / 101,6 – 254,0 mm
Option d'alimentation — Hydraulique

Caractéristiques techniques

• Modèle : LM6200
• Marque : CLIMAX
• Extension du lit : 48 à 192 in (1219,2 à 4876,8 mm)
• Course disponible : 32 à 152 in (812,8 à 4470,4 mm)
• Option groupe hydraulique : 25 Hp (18,6 kW)
• Accessoires en option : plaque pivotante; ensemble coulissant axe Z
• Système de rails : rails à faible friction avec lubrification avancée
• Transmission : vis à billes de précision sur axes X, Y et Z
• Opérations : fraisage, perçage, alésage; configurations linéaire ou portique
