Fraiseuse de bords EM60

Description

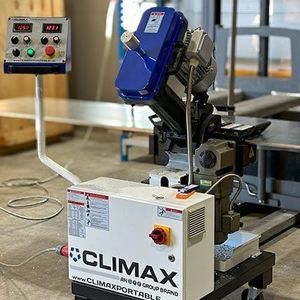

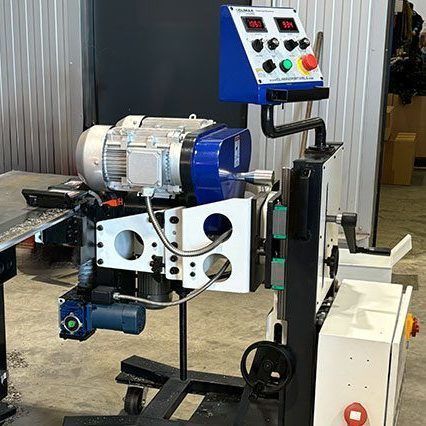

La fraiseuse automatique de bords de plaques CLIMAX EM60 réalise un fraisage à froid précis pour obtenir une surface non oxydée adaptée à la préparation des soudures. La fraise de précision assure une finition régulière. La tête de fraisage pivote à 180° et la machine se déplace dans les deux sens le long de la plaque, permettant de chanfreiner les deux côtés sans repositionner la pièce.

Applications
Utilisée dans la construction mécanique, les structures métalliques, les récipients sous pression, la construction navale et l'aérospatiale.

Avantages du produit

• Chanfreinage précis 0–60° pour préparations en V, Y, K et X.
• Fraisage à froid pour des surfaces propres et non oxydées conformes aux exigences de soudage.
• Finition de surface de haute qualité grâce à la fraise de précision.
• Traitement de multiples matériaux : aciers, alliages spéciaux, aluminium et cuivre.
• Avance automatique jusqu'à 1500 mm/min pour un fonctionnement régulier avec peu d'intervention.
• Contrôle en temps réel des vitesses d'avance et de coupe affiché sur l'écran machine.
• Réglage facile 0–60° avec règle d'angle intégrée pour un réglage rapide et reproductible.
• Réglage rapide de la hauteur par poignée manuelle pour s'adapter aux différentes épaisseurs.
• Système de serrage électrique pour stabiliser la machine sur la plaque pendant le fraisage.
• Tête de fraisage haute vitesse avec plaquettes amovibles (8 plaquettes fournies).
• Conception réversible avec rotation 180° pour usiner les deux côtés sans repositionnement.
• Déplacement bidirectionnel le long de la plaque pour réduire le temps de mise en route et réaliser V, Y, X et K.
• Roulettes pivotantes métal et roues résistantes à la chaleur pour un positionnement stable.
• Moteur électrique disponible en 400 V ou 480 V selon l'environnement industriel.
• Livrée prête à l'emploi : tête de fraisage avec 8 plaquettes, kit d'outils, roues métalliques, documentation et caisse de transport en bois.
• Option : caisse de transport avec rampe (réf. EM60RB) pour faciliter la manutention et protéger lors du transport/stockage.

Spécifications (tableau)
DESCRIPTION | ÉLECTRIQUE 400 V | ÉLECTRIQUE 480 V
Référence | EM60400 | EM60480
Plage d'épaisseur de plaque | 0,236 – 3,150" / 6 – 80 mm | 0,236 – 3,150" / 6 – 80 mm
Largeur max du chanfrein | 1,77" / 45 mm | 1,77" / 45 mm
Largeur min de plaque | 7,87" / 200 mm | 7,87" / 200 mm
Angle de chanfrein | 0 – 60° | 0 – 60°
Régime ralenti | 525 – 1050 tr/min | 525 – 1050 tr/min
Couple | 35 Nm | 35 Nm
Avance | 0–59 ft/min / 0–1500 mm/min | 0–59 ft/min / 0–1500 mm/min
Température max de fonctionnement | 55°C | 55°C
Rayonnement acoustique max | 75 dB | 75 dB
Puissance moteur | 6 kW | 6 kW
Tension | 400 V triphasé | 400 V triphasé
Fréquence | 50 / 60 Hz | 50 / 60 Hz
Poids net | 773 lbs / 351 kg | 773 lbs / 351 kg
Dimensions emballage (boîte standard) | 49,2 x 31 x 58,3" / 1 250 x 800 x 1 480 mm | 49,2 x 31 x 58,3" / 1 250 x 800 x 1 480 mm
Poids emballage (standard) | 1 137 lbs / 516 kg | 1 137 lbs / 516 kg
Dimensions emballage (boîte avec rampe) | 53 x 44 x 68" / 1 350 x 1 130 x 1 720 mm | 53 x 44 x 68" / 1 350 x 1 130 x 1 720 mm
Poids emballage (avec rampe) | 1 137 lbs / 516 kg | 1 137 lbs / 516 kg

Caractéristiques / spécifications techniques

• Référence : EM60400 (400 V) ou EM60480 (480 V)
• Plage d'épaisseur : 6 – 80 mm (0,236 – 3.150")
• Hauteur max du chanfrein : 45 mm (1,77")
• Largeur min de plaque : 200 mm (7,87")
• Angle de chanfrein : 0 – 60°
• Vitesse broche (ralenti) : 525 – 1050 tr/min
• Couple : 35 Nm
• Avance : 0 – 1500 mm/min (0–59 ft/min)
• Température max : 55°C
• Rayonnement acoustique max : 75 dB
• Puissance moteur : 6 kW
• Tension : 400 V triphasé (option 480 V)
• Fréquence : 50 / 60 Hz
• Poids net : 351 kg (773 lbs)
• Emballage standard : 1 250 x 800 x 1 480 mm / 516 kg
• Emballage avec rampe : 1 350 x 1 130 x 1 720 mm / 516 kg
• Tête réversible 180° avec plaquettes amovibles (8 fournies)
• Système de serrage électrique intégré
• Roulettes pivotantes métal et roues résistantes à la chaleur
• Accessoires inclus : kit d'outils, roues métalliques, documentation, caisse de transport en bois (option EM60RB)
