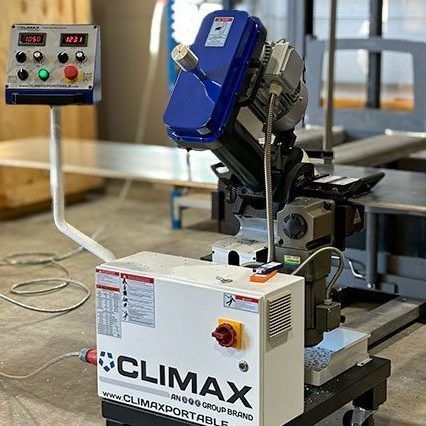

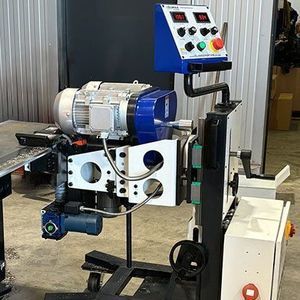

Fraiseuse de bords EM90

Description
La CLIMAX EM90 est une fraiseuse de bords de plaques conçue pour le fraisage à froid industriel afin d'obtenir des bords préparés pour le soudage, propres et non oxydés. Elle réalise des chanfreins précis de 0 à 90° et se décline en deux versions électriques adaptées aux ateliers de fabrication.

Matériaux traités

• Fer et aciers au carbone
• Aciers au chrome
• Aciers à grains fins
• Aluminium et alliages d'aluminium
• Cuivre et alliages de cuivre

Domaines d'application

• Fabrication de machines et équipements
• Structures métalliques
• Fabrication de récipients sous pression
• Construction navale et offshore
• Composants structuraux aéronautiques

Avantages du produit

• Chanfreinage précis 0–90° pour préparations en V et en Y.
• Fraisage à froid produisant des bords propres et non oxydés conformes aux exigences de soudage.
• Finition de surface de qualité grâce à la fraise de précision.
• Capacité d'enlèvement de revêtement jusqu'à 40 mm avec l'option dédiée pour applications exigeantes.
• Traite une large gamme de matériaux : aciers, alliages spéciaux, aluminium, cuivre.
• Système d'avance automatique pour fonctionnement sans intervention jusqu'à 1500 mm/min.
• Affichage en temps réel des vitesses d'avance et de coupe pour le contrôle du processus.
• Réglage d'angle 0–90° avec règle intégrée pour des réglages rapides et reproductibles.
• Réglage rapide de la hauteur par manivelle pour aligner différentes épaisseurs.
• Système de serrage électrique pour stabiliser la machine durant le fraisage.
• Tête de fraisage haute vitesse avec plaquettes remplaçables pour différents matériaux.
• Roulettes pivotantes métalliques et roues résistantes à la chaleur pour un déplacement stable sur la plaque.
• Système électrique disponible en 400 V ou 480 V pour sites industriels.
• Livrée prête à l'emploi : tête de fraisage, kit d'outils, disques métalliques, documentation et caisse de transport en bois.
• Option : caisse de transport avec rampe (réf. EM90RB) pour faciliter le chargement/déchargement.
• Option : tête de fraisage 90° pour enlèvement de revêtements (réf. CL400R-63) avec cinq plaquettes vissées.

Caractéristiques techniques

• Modèle / références : EM90 — EM90400 (ÉLECTRIQUE 400 V) / EM90480 (ÉLECTRIQUE 480 V)
• Gamme d'épaisseur : 6 – 60 mm (0,236 – 2,362”)
• Chanfrein maximal : 45 mm (1,77”)
• Largeur minimale de la plaque : 200 mm (7,87”)
• Angle de chanfrein : 0 – 90°
• Vitesse à vide : 525 – 1050 tr/min
• Couple : 35 Nm
• Vitesse d'avance : 0 – 1500 mm/min (0–59 ft/min)
• Température maxi de fonctionnement : 55 °C
• Rayonnement acoustique maxi : 75 dB
• Puissance moteur électrique : 4 kW
• Tension : 400 V triphasé (également disponible en 480 V)
• Fréquence : 50 / 60 Hz
• Poids net : 262 kg (578 lbs)
• Emballage (boîte standard) : 1000 x 800 x 1350 mm — poids emballage : 396 kg (873 lbs)
• Emballage (boîte avec rampe) : 1140 x 1150 x 1620 mm — poids emballage : 396 kg (873 lbs)
