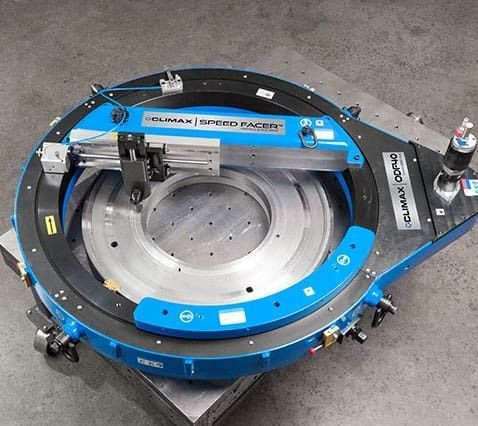

Dresseuse de faces portable SPEED FACER™ ODF30 – ODF120

avec bridage externehydrauliquepneumatique

Présentation
La CLIMAX SPEED FACER™ ODF30 – ODF120 est une dresseuse de brides montage extérieur (OD) performante, conçue pour l'usinage sur site afin d'optimiser la sécurité, la rapidité et la précision. Le contrôle d'avance à distance et le système d'avance automatique permettent un usinage véritablement mains libres, maintenant l'opérateur à l'écart des pièces en mouvement et améliorant la régularité et la productivité.

Caractéristiques principales

• Mise en service rapide grâce à des doigts de réglage personnalisés et des pieds de mise à niveau pour simplifier l'alignement — de la caisse à la coupe en 15 minutes ou moins.
• Avances à variation continue et tête d'outil entièrement pivotante avec outillage tournant à 360° pour une grande flexibilité des coupes, des finitions et des taux d'enlèvement de matière élevés.
• Commande d'avance à distance et avance automatique pour une utilisation mains libres et une sécurité opérateur renforcée.

Avantages produit

• Performances d'usinage puissantes et précises : Option moteur pneumatique jusqu'à 3 ch ; réduction optimisée pour outillages carbure ou HSS ; avances 0,001–0,032 pouce/tour (0,025–0,813 mm/tour) ; trippers d'avance multiples pour montées en charge agressives.
• Polyvalence et facilité d'emploi : Dix modèles couvrant des diamètres de brides jusqu'à 120,5" (3060 mm) ; tête et porte-outil pivotant 360° indépendamment pour chanfreins, rainures pour joints toriques, épaulements carrés et surfaces inclinées ; option de fixation arrière ; trippers d'avance amovibles ; moteur pneumatique réversible ; doigts de réglage et pieds de mise à niveau ; porte-outil acceptant jusqu'à 0,75" (19,1 mm) ; outils de coupe disponibles sur demande ; caisse sur mesure pour expédition.
• Sécurité : Système d'avance automatique pour maintenir l'opérateur à distance des pièces mobiles ; protection de roulement contre les copeaux ; verrouillage de sécurité basse pression pour éviter les redémarrages involontaires ; arrêt d'urgence ; certifié CE.

Spécifications (tableau)
Modèle | Plage de montage | Plage de montage avec rallonge de pieds | Plage diamètres de face | Option moteur
ODF30 | 19,2 – 30,5" / 488 – 775 mm | 9,2 – 30,5" / 234 – 775 mm | 0 – 30,5" / 0 – 775 mm | Pneumatique ou Hydraulique - Entraînement par courroie
ODF40 | 29,2 – 40,5" / 742 – 1029 mm | 19,2 – 40,5" / 488 – 1029 mm | 0 – 40,5" / 0 – 1029 mm | Pneumatique ou Hydraulique - Entraînement par courroie
ODF50 | 39,2 – 50,5" / 996 – 1283 mm | 29,2 – 50,5" / 742 – 1283 mm | 0 – 50,5" / 0 – 1283 mm | Pneumatique ou Hydraulique - Entraînement par courroie
ODF60 | 49,2 – 60,5" / 1250 – 1537 mm | 39,2 – 60,5" / 996 – 1537 mm | 0 – 60,5" / 0 – 1537 mm | Pneumatique ou Hydraulique - Entraînement par courroie
ODF70 | 59,2 – 70,5" / 1512 – 1791 mm | 49,2 – 70,5" / 1250 – 1791 mm | 0 – 70,5" / 0 – 1791 mm | Pneumatique ou Hydraulique - Entraînement par courroie
ODF80 | 69,2 – 80,5" / 1757 – 2044 mm | 59,2 – 80,5" / 1503 – 2044 mm | 0 – 80,5" / 0 – 2044 mm | Pneumatique ou Hydraulique - Entraînement par courroie
ODF90 | 79,2 – 90,5" / 2011 – 2298 mm | 69,2 – 90,5" / 1757 – 2298 mm | 0 – 90,5" / 0 – 2298 mm | Pneumatique ou Hydraulique - Entraînement par courroie
ODF100 | 89,2 – 100,5" / 2265 – 2552 mm | 79,2 – 100,5" / 2011 – 2552 mm | 0 – 100,5" / 0 – 2552 mm | Pneumatique ou Hydraulique - Entraînement par courroie
ODF110 | 99,2 – 110,5" / 2519 – 2806 mm | 89,2 – 110,5" / 2265 – 2806 mm | 0 – 110,5" / 0 – 2806 mm | Pneumatique ou Hydraulique - Entraînement par courroie
ODF120 | 109,2 – 120,5" / 2773 – 3060 mm | 99,2 – 120,5" / 2519 – 3060 mm | 0 – 120,5" / 0 – 3060 mm | Pneumatique ou Hydraulique - Entraînement par courroie

Caractéristiques techniques

• Série : SPEED FACER™ (ODF30 à ODF120).
• Modèles : ODF30, ODF40, ODF50, ODF60, ODF70, ODF80, ODF90, ODF100, ODF110, ODF120.
• Plages de diamètres de face : de 0 jusqu'à 30,5" / 775 mm (ODF30) à 0–120,5" / 3060 mm (ODF120) selon modèle.
• Options moteur : pneumatique ou hydraulique ; entraînement par courroie ; moteur pneumatique disponible jusqu'à ~3 ch.
• Avance : réglable en continu 0,001–0,032 pouce/tour (0,025–0,813 mm/tour) ; trippers d'avance multiples.
• Outillage : porte-outil acceptant jusqu'à 0,75" (19,1 mm) ; compatible carbure ou HSS.
• Tête et outil : rotation indépendante 360° pour divers types de coupe (chanfreins, rainures, épaulements, surfaces inclinées).
• Sécurité : avance automatique, protection de roulement, verrouillage basse pression, arrêt d'urgence ; CE.
• Accessoires : outillage disponible sur demande ; caisse de transport sur mesure disponible ; option de fixation arrière.
