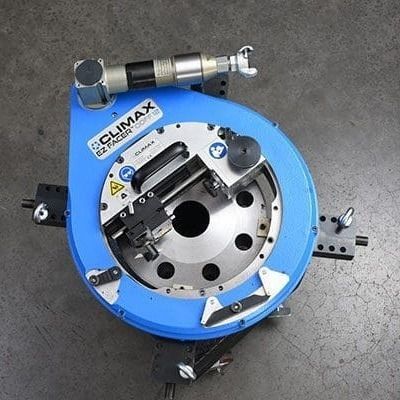

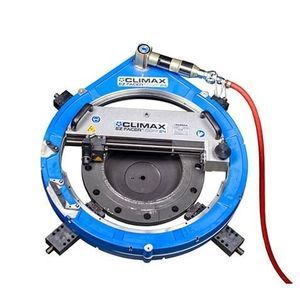

Dresseuse de faces portable EZ FACER™ ODFF12

avec bridage externepneumatique

Présentation
La CLIMAX EZ-FACER™ ODFF12 est une dresseuse de brides à montage sur diamètre extérieur (OD) conçue pour l'usinage de précision des brides à face plane sur site. D'entraînement pneumatique et portable, elle permet de resurfaçer les faces de brides, d'usiner des rainures et des chanfreins sans démontage d'installations lourdes. Le montage OD assure une alignement stable pour les opérations critiques sur site.

Usage & performance
De conception modulaire et robuste, l'ODFF12 est adaptée aux environnements de terrain exigeants. Elle convient aux opérations de maintenance, d'arrêt et de réparation où la réduction des temps d'arrêt et le respect de tolérances d'usinage strictes sont essentiels.

Avantages produit

• Montage OD portable permettant l'usinage in situ sans retirer l'équipement.
• Entraînement pneumatique et commandes déportées pour un fonctionnement mains libres et une sécurité améliorée sur site.
• Montage modulaire des pieds de mandrin pour un serrage rapide, flexible et une répétabilité d'alignement.
• Unité de commande pneumatique intégrée (PCU) avec réglage de la vitesse et de l'avance pour un contrôle précis du process.
• Livrée dans une caisse métallique protectrice avec guide de référence rapide pour un déploiement simplifié.

Caractéristiques clés

• Planéité atteignable : 0,006" (0,152 mm) ; finitions jusqu'à 125 Ra (plage : 125–500 Ra).
• Capacités d'usinage : surfaçage, rainurage et chanfreinage de brides plates sur une large gamme de matériaux.
• Avance réglable (tableau : 0–0,033"/tour ; référence produit : 0–0,032"), permettant un contrôle radial et axial précis.
• Transmission : courroie micro V avec réduction 5,4:1 ; vitesse bras pivotant 5–40 tr/min.
• Alimentation pneumatique : ≈1,3 ch (1 kW) ; typ. 90 psi à 75 CFM / 620 kPa à 2,1 m3/min.

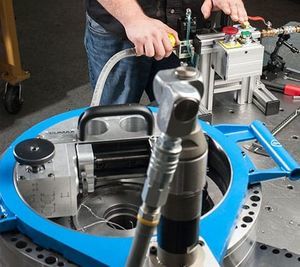

Installation et utilisation

• Déterminer la plage de serrage et fixer les pieds de serrage adaptés.
• Monter l'appareil sur l'OD de la bride et niveler/centrer le RDU.
• Installer le moteur et l'ensemble coulissant porte-outil.
• Configurer la PCU, régler l'avance sur zéro, puis ouvrir progressivement le régulateur de vitesse et engager la vanne manuelle.
• Régler l'avance et la vitesse de rotation pour obtenir la finition requise.
• Utiliser l'arrêt d'urgence en relâchant la poignée de la vanne si nécessaire.

Certification et conformité

• Conforme CE – Directive Machines 2006/42/CE.
• ISO 9001:2015 – conformité au management de la qualité.
• Conforme aux exigences de finition de surface ASME, API et ANSI.

Applications

• Resurfaçage de brides endommagées ou corrodées.
• Usinage de rainures ou de chanfreins sur brides plates.
• Préparation des surfaces d'étanchéité lors de maintenances ou d'arrêts.
• Usinage in situ sans démontage pour réduire les temps d'arrêt.

Secteurs d'activité

• Pétrole & gaz
• Pétrochimie & raffineries
• Construction navale & offshore
• Production d'électricité
• Traitement des eaux & services publics
• Exploitation minière & industries lourdes
• Aérospatial & défense (systèmes de tuyauteries au sol)

Tableau de spécifications
MODÈLE: ODFF12
Référence: 106283
Plage de montage: 3–12,5" / 76,2–317,5 mm
Plage diamètres de face: 4–12" / 101,6–304,8 mm
Course radiale du chariot porte-outil: 4,4" / 111,8 mm
Course axiale de la tête d'outil: 2,5" / 63,5 mm
Avance: 0–0,033"/tour / 0–0,838 mm/tour (réglable)
Type d'entraînement: courroie micro V
Réduction: 5,4:1
Vitesse bras pivotant: 5–40 tr/min
Puissance pneumatique requise: 1,3 ch (1 kW) – 90 psi à 75 CFM / 620 kPa à 2,1 m3/min
Poids machine: 133,2 lb / 60,4 kg
Poids expédition: 250 lb / 113,4 kg
Dimensions caisse: 36,2 x 28,5 x 16" / 920 x 724 x 406 mm
Code SH: 8461.9

Caractéristiques / spécifications techniques

• Modèle: ODFF12
• Référence: 106283
• Plage de montage OD: 3–12,5" (76,2–317,5 mm)
• Plage diamètres de face: 4–12" (101,6–304,8 mm)
• Course radiale: 4,4" (111,8 mm)
• Course axiale: 2,5" (63,5 mm)
• Avance: 0–0,033"/tour (0–0,838 mm/tour)
• Entraînement: courroie micro V, réduction 5,4:1
• Vitesse: 5–40 tr/min
• Puissance pneumatique: ≈1 kW (1,3 ch); 90 psi à 75 CFM / 620 kPa à 2,1 m3/min
• Poids machine: 60,4 kg; Poids expédition: 113,4 kg
• Dimensions caisse (L×l×h): 920 × 724 × 406 mm
• Code SH: 8461.9
