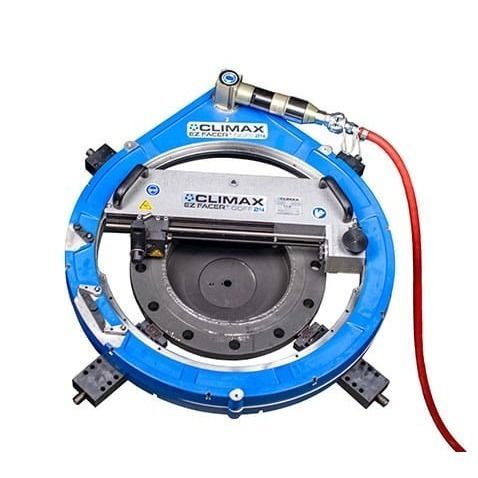

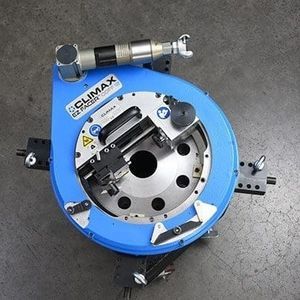

Dresseuse de faces portable EZ FACER™ ODFF24

avec bridage externerainuragepneumatique

Présentation
La CLIMAX EZ-FACER™ ODFF24 Dresseuse de brides montage extérieur (OD) est une machine portable à entraînement pneumatique conçue pour l'usinage de précision des faces de brides planes en intervention. Conçue pour le resurfaçage, le rainurage et le chanfreinage sur site, elle permet de restaurer précisément les faces de brides sans démonter les pipelines ou systèmes de process lourds. Le montage OD garantit un alignement stable pour les opérations de maintenance critiques.

Avantages produit

• Usinage de précision : planéité jusqu'à 0,006 in (0,152 mm) et finition de surface jusqu'à 125 Ra (plage 125–500 Ra) pour des résultats reproductibles.
• Opérations polyvalentes : surfaçage, rainurage et chanfreinage sur de nombreux types de brides et matériaux.
• Puissance et contrôle : unité de commande pneumatique (PCU) intégrée avec réglage de la vitesse et de l'avance ; avance réglable 0–0,033 in/tr pour un contrôle radial et axial fin.
• Installation rapide : montage modulaire du pied du mandrin pour un serrage flexible et un déploiement rapide.
• Sécurité opérateur : entraînement pneumatique, possibilité de fonctionnement mains libres et commandes déportées avec arrêt d'urgence.

Installation et utilisation

• Livrée dans un coffret métallique protecteur sur mesure avec un guide de référence rapide d'une page.
• Déterminer la plage de serrage et fixer les pieds de serrage.
• Monter sur la pièce et niveler/centrer le RDU.
• Installer le moteur et le chariot porte-outil.
• Configurer la PCU et régler l'avance à zéro avant d'attaquer la coupe.
• Ouvrir progressivement le régulateur de vitesse et engager la vanne manuelle ; ajuster avance et rotation pour la finition souhaitée.
• Utiliser l'arrêt d'urgence en relâchant la poignée de la vanne.

Certification et conformité

• Conforme CE – Directive Machines 2006/42/CE.
• ISO 9001:2015 gestion de la qualité.
• Conforme aux standards de finition de surface ASME, API et ANSI.

Applications

• Resurfaçage de brides endommagées ou corrodées.
• Usinage de rainures et chanfreins sur brides plates.
• Préparation des surfaces d'étanchéité lors de maintenances ou arrêts.
• Usinage in situ sans démontage des équipements.

Secteurs d'activité

• Pétrole et gaz
• Pétrochimie et raffineries
• Construction navale et offshore
• Production d'énergie
• Traitement de l'eau et services publics
• Mines et industries lourdes
• Aérospatiale et défense (systèmes de tuyauterie au sol)

Spécifications
MODÈLE : ODFF24
Référence : 106284
Plage de montage : 9,7–24,5 in / 246–622 mm
Plage de diamètres de face : 0–24 in / 0–609,6 mm
Course radiale du chariot porte-outil : 12,8 in / 324,9 mm
Course axiale de la tête outil : 2,5 in / 63,5 mm
Avance : 0–0,033 in/tr / 0–0,838 mm/tr

ROTATION / ENTRAÎNEMENT
Type d'entraînement : courroie micro V
Réduction d'engrenage : 9,0:1
Plage de vitesse du bras pivotant : 5–30 tr/min
Alimentation pneumatique requise : 1,3 ch (1 kW) — 90 psi à 57 CFM / 620 kPa à 1,6 m3/min

DIMENSIONS ET POIDS
Poids machine : 237 lb / 60,4 kg
Poids expédition : 410 lb / 186 kg
Dimensions caisse : 47,24 x 40,6 x 16 in / 1200 x 1032 x 406 mm
Code SH : 8461.9

Caractéristiques / spécifications techniques

• Modèle : ODFF24
• Référence fabricant : 106284
• Plage de montage OD : 9,7–24,5 in (246–622 mm)
• Diamètre de face usinable : 0–24 in (0–609,6 mm)
• Course radiale porte-outil : 12,8 in (324,9 mm)
• Course axiale tête : 2,5 in (63,5 mm)
• Avance : 0–0,033 in/tr (0–0,838 mm/tr)
• Système d'entraînement : courroie micro V
• Réduction : 9,0:1
• Vitesse bras pivotant : 5–30 tr/min
• Alimentation pneumatique : 1,3 ch (1 kW); 90 psi à 57 CFM (620 kPa à 1,6 m3/min)
• Poids machine : 237 lb (60,4 kg)
• Poids expédition : 410 lb (186 kg)
• Dimensions caisse : 1200 x 1032 x 406 mm
