Émetteur-récepteur DSSS STD-504
2.4 GhzradioRF

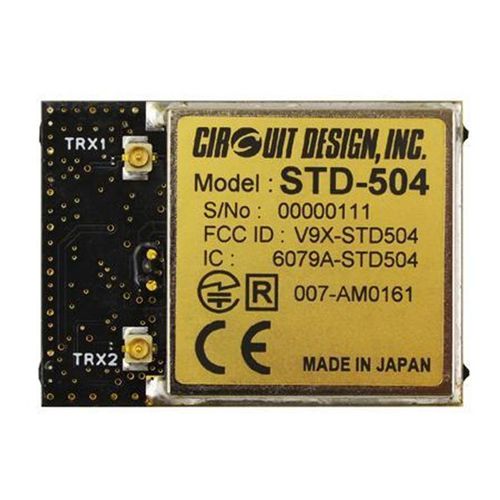

Émetteur-récepteur DSSS - STD-504 - Circuit Design, Inc. - 2.4 Ghz / radio / RF
Émetteur-récepteur DSSS - STD-504 - Circuit Design, Inc. - 2.4 Ghz / radio / RF
Émetteur-récepteur DSSS - STD-504 - Circuit Design, Inc. - 2.4 Ghz / radio / RF - image - 2
Émetteur-récepteur DSSS - STD-504 - Circuit Design, Inc. - 2.4 Ghz / radio / RF - image - 3
Émetteur-récepteur DSSS - STD-504 - Circuit Design, Inc. - 2.4 Ghz / radio / RF - image - 4
Émetteur-récepteur DSSS - STD-504 - Circuit Design, Inc. - 2.4 Ghz / radio / RF - image - 5
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Circuit Design, Inc.

Caractéristiques

Réseau
radio, RF, 2.4 Ghz, DSSS
Applications
de transmission de données, de surveillance, pour télécommande radio, pour capteur, de télémesure, pour transmetteur de données sans fil, de suivi
Autres caractéristiques
compact, de faible puissance, basse consommation

Description

Présentation
Le STD-504 est un transcepteur radio compact 2,4 GHz DSSS conçu pour les applications industrielles de télémétrie et de télécontrôle. Il intègre un récepteur en diversité réelle et une diversité d'émetteur pour garantir des liaisons fiables dans le band 2,4 GHz souvent encombré. Le module offre une consommation réduite adaptée au fonctionnement sur batterie, une interface de données RF transparente pour les protocoles utilisateurs et une configuration via une interface UART par commandes dédiées.

Certifications
Conforme à EN 300 328, FCC part 15.247 (États-Unis), ISED RSS-210 (Canada) et ARIB STD-T66 (Japon), permettant un déploiement mondial.

Points clés
  • Récepteur en diversité réelle et diversité d'émetteur (deux circuits récepteurs intégrés)
  • Modulation Direct Sequence Spread Spectrum (DSSS)
  • Interface RF de données transparente; configuration via commandes UART
  • Fonctionnement basse consommation; adapté à l'alimentation par batterie
  • 75 canaux disponibles; option de pas de canal via broche CHC
  • Capteur de température embarqué
  • Portée en ligne de visée : 300 m

Caractéristiques
  • Normes applicables : EN 300 328; FCC part 15.247; ARIB STD-T66; ISED RSS-210
  • Méthode de communication : Simplex
  • Méthode de transmission : Direct sequence spread spectrum
  • Type d'émission : F1D (FSK)
  • Fréquence : 2402,5 à 2476,5 MHz
  • Espacement des canaux : 1 MHz
  • Débit binaire RF : 19,2 kbps
  • Taux de chips : 288 kcps
  • Connecteurs RF : MHF x 2
  • Code d'étalement : 15 Chips (séquence M : 111101010001100)
  • Plage de température de fonctionnement : -30 à +70 °C (sans condensation)
  • Tension d'alimentation : 3,3 à 5,0 V DC (max. absolu 5,5 V)
  • Courant d'alimentation : TX 55 mA typ.; RX 60 mA typ.
  • Dimensions : 40 x 29 x 5,5 mm
  • Poids : 10 g
  • Puissance RF en sortie : < 10 mW (e.i.r.p.)
  • Entrée données TX : Numérique L = GND, H = Vref
  • Niveau d'entrée RF (RX) : < -13 dBm
  • Sensibilité du récepteur : -93 dBm (19,2 kbps, BER 0,1%)
  • Ports interface données RF : DO / DI / CLK (débit 19,2 kbps; synchro : CLK)
  • Ports interface de commande : TXD / RXD (UART, format RS232C; asynchrone)
  • Débits UART supportés : 19,2 k / 38,4 k / 57,6 kbps
  • Contrôle de flux : Aucun
  • Autres paramètres UART : Longueur de données 8 bits; Parité : Aucune; Bits de stop : 2
