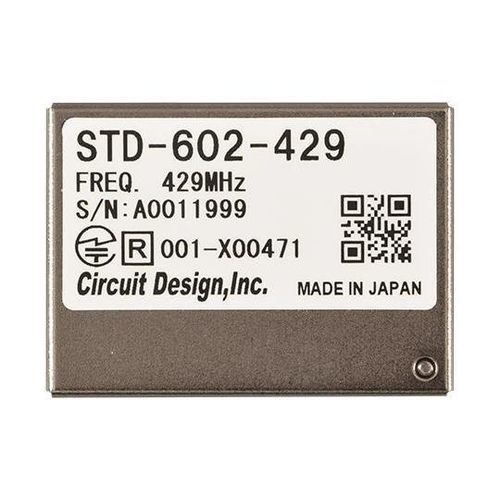

Module radio multivoie STD-602-429

UHFà bande étroite

Le module radio compact UHF FM à bande étroite STD-602-429 convient aux applications industrielles de télécommande et de télémétrie fonctionnant dans la bande des 429 MHz. Ce module, destiné à être utilisé au Japon, possède la certification de type de la conception de la construction (marque Giteki), ce qui signifie qu'aucune licence radio ni aucun enregistrement n'est nécessaire pour l'utiliser. Le STD-602-429 possède une interface série simple et permet l'utilisation d'un protocole de communication personnalisé. La puissance RF, le débit de données et le canal peuvent être réglés par des commandes série spécifiques. Conformément à la réglementation japonaise, la fonction de détection de la porteuse est également mise en œuvre et exécutée automatiquement. Conforme à la norme ARIB STD-T67Contient la certification de type de la conception de la construction (marque Giteki)Bande 429 MHzPetit 36 x 26 x 6,1 mmFonctionnement à faible consommation - 27 mA (TX 10 mW / 3 V) - 17 mA (RX)Interface transparente pour l'entrée et la sortie des donnéesInterface de contrôle des commandes Applications : Système de télécommande industrielleSystèmes de télémétrieSystème de surveillance Spécifications : Norme applicableARIB STD-T67Type de certification de conception de construction (marque Giteki) acquise Méthode de communicationSimplex, Half Duplex Type d'émissionF1DFSK étroite Fréquence429,246875 à 429,915625 MHz Nombre de canaux RF40 canaux79 canaux96 canaux4 800 bps2 400 bps (TX 5, 10 mW)2 400 bps (TX 1 mW) Pas de canal12.5 kHz6,25 kHz4 800 bps2 400 bps Débit binaire RF4 800 / 2 400 bps Tension d'alimentation3,0 à 5,0 V CC Courant d'alimentation27 mA typ. (TX 10 mW)17 mA typ. (RX) Plage de température de fonctionnement-20 à +65 °C Dimensions36 x 26 x 6,1 mm Poids13 g Émetteur Pièce : Puissance de sortie RF10 / 5 / 1 mWConduit 50 ohms Déviation+/-2,4 kHz+/-1,2 kHzPN9 4.800 bpsPN9 2.400 bps Emissions parasites< -27 dBm Puissance de fuite du canal adjacent> 40 dBcPN9 2.400 / 4.800 bps Partie récepteur : Type de récepteurSuperhétérodyne simple Niveau d'entrée maximal10 dBm Sensibilité du récepteur-114 dBm (4 800 bps)BER 1% Sélectivité du canal adjacent50 dB (4 800 bps)+/-12,5 kHz Blocage75 dB+/-1 MHz Rayonnement non essentiel< -54 dBm Interface : Interface de données (DI / DO)L = GND H = VCC, AsynchroneInterface de commande transparente (TXD / RXD)UART 19,200 bps8 bits de données, Pas de parité, 1 bit d'arrêt Caractéristiques principales / Spécifications techniques : Conforme à la norme ARIB STD-T67 Certification de type de la conception de la construction (marque Giteki) Fréquence : 429,246875 à 429,915625 MHz Puissance de sortie RF : 10 / 5 / 1 mW Débits de données : 4 800 / 2 400 bps Tension d'alimentation : 3,0 à 5,0 V DC Consommation de courant : 27 mA (TX), 17 mA (RX) Température de fonctionnement : -20 à +65 °C Dimensions : 36 x 26 x 6,1 mm Poids : 13 g Interface de contrôle transparente et de commande Fonction de détection de la porteuse implémentée
