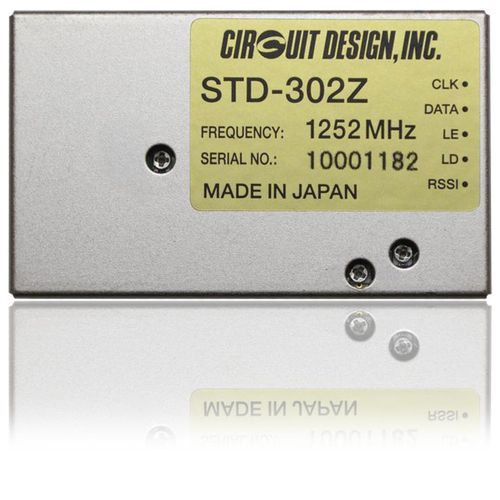

Émetteur-récepteur UHF STD-302Z

FMde transmission de donnéesde surveillance

Aperçu du produit L'émetteur-récepteur FM à bande étroite programmable STD-302Z est un module émetteur-récepteur UHF FM à bande étroite adapté aux applications de télécommande et de télémétrie industrielles. Les filtres SAW et la technologie à bande étroite offrent une communication de données fiable dans les environnements industriels où une bonne réjection des interférences et une portée pratique sont requises. Convient aux systèmes de rétroaction. Caractéristiques - Puissance RF de 10 mW ou 5 mW - Plage de fonctionnement de 3,0 à 5,5 V - Canal RF programmable - VCO contrôlé par PLL - Sensibilité du récepteur - Excellente résistance aux vibrations et aux chocs / Durabilité mécanique - Catégorie de récepteur 1 (458 MHz), 1.5 (434 / 869 MHz) - Diverses bandes de fréquence : 419 / 429 / 434 / 447 / 458 / 869 / 1216 / 1252 MHz - EN 300 220 (434 / 458 / 869 MHz) Applications - Applications industrielles - Systèmes de télécommande / Systèmes de rétroaction - Systèmes de télémétrie / Systèmes de surveillance - Transmission de données FA Spécifications (exemple 434 MHz) - Norme applicable : Conforme RED (EN 300 220), Règlement sur les équipements radio du Royaume-Uni 2017 - Méthode de communication : Simplex, Semi-Duplex - Fréquence : 433,075 à 434,775 MHz - Pas de canal : Programmable par pas de 25 kHz - Débit binaire RF : 9 600 bps - Largeur d'impulsion : Min. 100 us / Max. 15 ms - Tension d'alimentation : 3,0 à 5,5 V DC - Courant d'alimentation : 44 mA typ. (TX), 28 mA typ. (RX) - Plage de température de fonctionnement : -20 à +60 °C - Dimensions : 30 x 50 x 9 mm - Poids : 25 g Partie Émetteur - Type d'émetteur : Synthétiseur PLL - Puissance de sortie RF : 10 mW - Déviation : +/-2,75 kHz (PN9 9,600bps) - Entrée de données : Numérique L = GND, H = 3 V à Vcc - Émission parasite : 1000 MHz) - Puissance du canal adjacent : 1000 MHz) - Sortie de données : Numérique L = GND, H = 2,8 V Autres Bandes de Fréquence - 419 MHz : 418,725 à 419,425 MHz, pas de 25 kHz, 9 600 bps, 10 mW - 429 MHz : 429,25 à 429,7375 MHz, pas de 12,5 kHz, 4 800 bps, 9 mW - 447 MHz : 447,275 à 447,9875 MHz, pas de 12,5 kHz, 4 800 bps, 10 mW - 458 MHz : 458,525 à 459,175 MHz, pas de 25 kHz, 9 600 bps, 10 mW - 869 MHz : 868,025 à 870,975 MHz, pas de 25 kHz, 9 600 bps, 5 mW - 1216 MHz : 1216,0125 à 1216,9875 MHz, pas de 25 kHz, 4 800 bps, 8 mW - 1252 MHz : 1252,0125 à 1252,9875 MHz, pas de 25 kHz, 4 800 bps, 8 mW Accessoires Associés - ANT-LEA-01-R, ANT-LEA-02-R : Antennes à fil avec prise - ANT-RIG-01-R, ANT-RIG-02-R : Antennes rigides avec prise - ANT-01-R : Antenne avec câble coaxial d'extension - ANT-400-SFW-N : Antenne pivotante extérieure - ANT-400-R : Antenne résistante à l'eau avec SMA - CBL-SMA-02F-R : Câble de conversion SMA - CBL-TMP-01-R : Câble coaxial avec prise - SJ050011, SJ060011 : Connecteurs femelles pour connexions montées sur PCB Certifications - Conforme RED (EN 300 220) - Règlement sur les équipements radio du Royaume-Uni 2017 Caractéristiques Techniques / Spécifications - Bandes de fréquence : 419 / 429 / 434 / 447 / 458 / 869 / 1216 / 1252 MHz - Puissance de sortie RF : 5 mW, 8 mW, 9 mW, 10 mW (selon la bande) - Tension d'alimentation : 3,0 à 5,5 V DC - Température de fonctionnement : -20 à +60°C - Dimensions : 30 x 50 x 9 mm - Poids : 25 g - Type de récepteur : Double superhétérodyne - Type d'émetteur : Synthétiseur PLL - Canaux programmables - Haute résistance aux vibrations et aux chocs - Durabilité mécanique - EN 300 220 (434 / 458 / 869 MHz)
