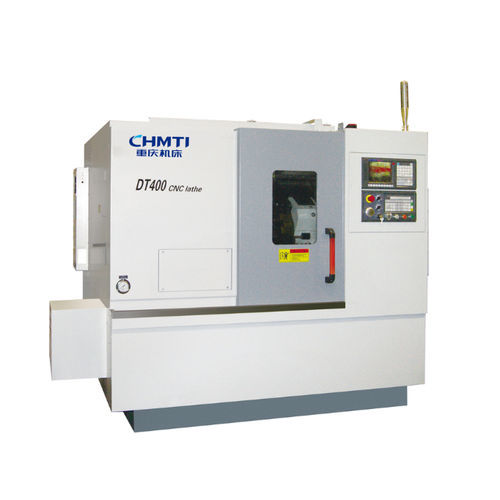

Tour CNC DT

horizontal2 axesservo-motorisées

Présentation
Cette série de tours convient pour l'usinage de pièces disque (ou arbre) de géométrie complexe et à exigences de précision élevées, utilisées dans les secteurs motocycle, automobile et instruments légers.

Principales performances et caractéristiques de la machine :

• Machine de niveau avancé : tour CNC de précision, de taille petite à moyenne et à haute efficacité. En plus des fonctions de tournage, des configurations différentes peuvent intégrer perçage, alésage, taraudage, plongage et fraisage, adapté aux pièces disque et arbre à géométrie complexe et tolérances serrées.
• Conception modulaire ; tourelle motorisée en option pour réalisation d'usinage combiné tournage-fraisage ; broche électrobroche, moteurs linéaires et règles optiques en option pour améliorer précision d'usinage et réponse dynamique.
• En modifiant la configuration des roulements de broche (roulements NN avant et arrière) et en remplaçant les guidages linéaires par des guidages à rouleaux, la rigidité globale peut être augmentée pour des opérations de reprise après traitement thermique.
• Disposition de la machine avec port-outil incliné à 30°, structure compacte et faible encombrement. Banc et socle moulés en fonte de grande qualité pour améliorer rigidité et absorption des vibrations.
• Les axes d'avance utilisent servomoteurs, vis à billes et guidages linéaires pour garantir précision et stabilité.
• Enveloppe équipée de portes de protection coulissantes entièrement fermées, esthétique et sécurisée. L'évacuation des copeaux peut être facilement basculée entre évacuation latérale et arrière, adaptée aux lignes de production et conforme aux exigences de production verte.

Principales spécifications techniques :
No. | Principales spécifications techniques | DT300 | DT400 | DT400A
1 | Longueur de tournage maximale (mm) | 300 | 300 | 500
2 | Diamètre de tournage maximal (arbre) (mm) | Φ130 | Φ220 | Φ220
3 | Diamètre de tournage maximal (disque) (mm) | Φ200 | Φ350 | Φ350
4 | Plage de vitesse broche (tr/min) | 100–4000 | 100–3500 | 100–3500
5 | Puissance broche (kW) | 5.5 | 11 | 11

Autres informations
Code/indication du modèle : la page affiche le code «DT高速精密».
