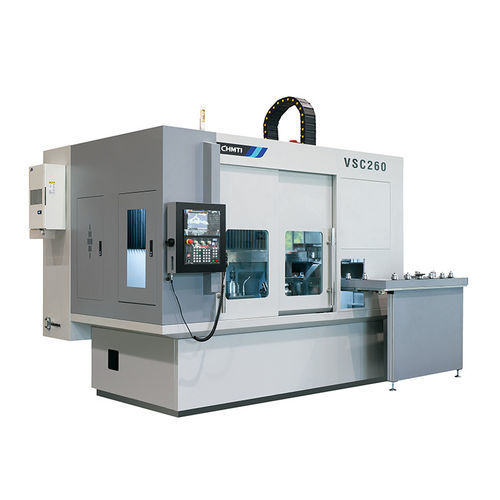

Centre de rectification à meule verticale VSC260

cylindrique extérieurepour engrenagevertical

Présentation
Le centre tour-meulage VSC260 est conçu pour l'usinage après traitement thermique de pièces dentées de type disque. Il intègre les opérations de tournage et de meulage sur une même machine afin de réduire les repositionnements et d'améliorer la précision et la productivité.

Performances et caractéristiques principales

• Usinage combiné tournage-meulage en une seule mise en pièce, réduisant les reprises et améliorant la précision dimensionnelle et le rendement.
• Disposition verticale inversée, structure compacte et évacuation des copeaux performante ; protection entièrement fermée pour contenir les copeaux et le liquide de refroidissement.
• Les broches de tournage et de meulage sont des broches électriques avec refroidissement par eau en circuit fermé, limitant les dilatations thermiques et stabilisant la précision d'usinage.
• Les axes de déplacement linéaires utilisent des règles à vernier (codeurs linéaires) en boucle fermée complète pour améliorer la précision de positionnement et de transmission.
• Équipé d'un magasin à pièces en boucle, permettant à la broche porte-pièce de prélever directement les pièces, assurant un haut niveau d'automatisation et d'efficacité cycle.

Spécifications techniques principales

• Modèle : VSC260
• Pièces applicables : composants dentés en disque pour tournage-meulage après traitement thermique
• Diamètre de passage maximal : Φ260
• Diamètre maximal pièce : Φ200
• Longueur maximale pièce : 80 mm
• Puissance broche pièce : 15 kW
• Puissance broche meulage intérieur : 15 kW
• Puissance broche meulage extérieur : 18 kW
• Cours X : 1600 mm
• Cours Y : 300 mm
• Configuration : disposition verticale inversée
• Type de broche : broches électriques (tournage et meulage)
• Refroidissement : refroidissement par eau en circuit fermé
• Précision d'entraînement et retour d'information : axes linéaires avec règle optique en boucle fermée complète
• Automatisation : magasin à pièces en boucle permettant la prise directe par la broche porte-pièce
