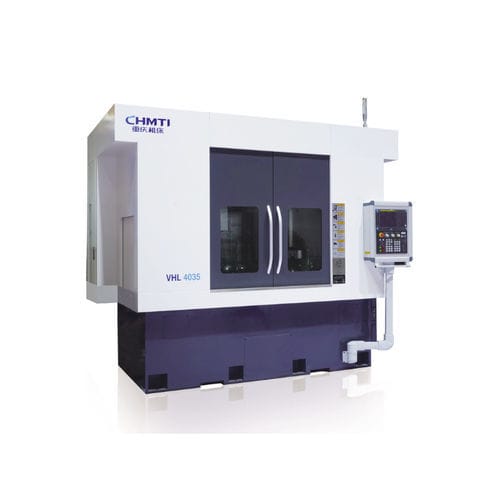

Tour CNC VHL4035

vertical5 axesmultibroche

Résumé
Adapté à l'usinage composite en grande série et à haute précision des disques de frein pour l'automobile et les véhicules à nouvelle énergie. Également rentable pour l'usinage de pièces en forme de disque ou d'arbre court dans les secteurs de la moto, des instruments, des outils électriques, de la mécanique générale et des réducteurs.

Performances et caractéristiques principales

• Machine de type tour CNC vertical/inversé à cinq axes avec liaison de quatre mouvements, conçue pour un usinage performant et précis.
• Broche verticale et broche inversée disposées en opposition verticale ; entraînement radial double pour le déplacement horizontal, entraînement axial double pour le mouvement vertical, et axe W servo pour l'usinage double face en disposition composite.
• Structure compacte et faible encombrement, carters de protection intérieurs et extérieurs entièrement étanches, système de refroidissement haute pression sec/à eau et évacuation automatique des copeaux pour une production efficace des pièces.
• Les deux broches porte‑pièce du VHL4035 sont supportées par des roulements à rouleaux de haute précision, répondant aux exigences d'usinage à grande vitesse.
• Options d'automatisation mono‑machine et interfaces de liaison multiples pour répondre aux besoins de production automatisée et flexible.
• Système de contrôle : FANUC 0i‑TF ou Siemens 828D.

Principales spécifications techniques (tableau)
N° | Spécification principale | Valeur
1 | Diamètre maximal de la pièce | Φ420
2 | Hauteur maximale de la pièce | 450
3 | Diamètre de rotation maximal | Φ600
4 | Plage de vitesses broche verticale/inversée (tr/min) | 2500
5 | Puissance broche verticale (kW) | 15
6 | Vitesse de déplacement rapide des axes (m/min) | 24
7 | Distance maximale entre les deux broches (sans plateau) | 650

Caractéristiques / spécifications techniques

• Modèle : VHL4035
• Industries concernées : disques de frein automobiles ; usinage en grande série de pièces disque et d'arbres courts (moto, instruments, outils électriques, réducteurs, etc.)
• Structure : vertical/inversé, cinq axes avec liaison de quatre mouvements, broche verticale et broche inversée disposées en opposition verticale
• Plage de vitesses broche : 2500 tr/min
• Puissance broche verticale : 15 kW
• Diamètre maximal de la pièce : Φ420
• Diamètre de rotation maximal : Φ600
• Hauteur maximale de la pièce : 450
• Distance maximale entre les deux broches (sans plateau) : 650
• Vitesse de déplacement rapide : 24 m/min
• Configuration : carters de protection entièrement étanches, refroidissement haute pression sec/à eau, évacuation automatique des copeaux ; automatisation mono‑machine en option et interfaces de liaison multiples
• Système de contrôle : FANUC 0i‑TF ou Siemens 828D
