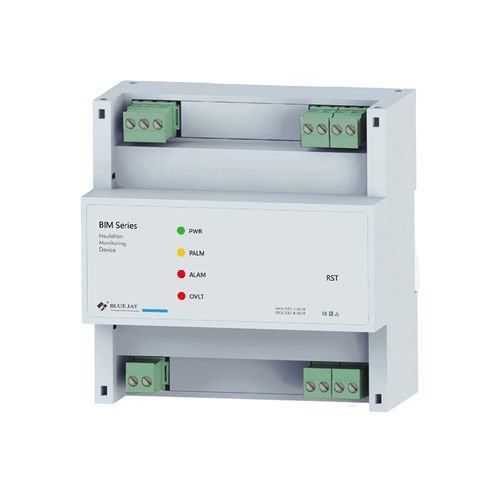

Contrôleur d'isolement RS485 BIM-M1000

AC/DCsur rail DINModbus RTU

Le BIM-M1000 est conçu pour surveiller la résistance d'isolation des systèmes AC, AC/DC et DC non mis à la terre (systèmes IT) jusqu'à AC/DC 1000V. L'appareil génère une tension de mesure pulsée de ±15V, qui est injectée dans le système IT à surveiller via les bornes L1/L2 et Terre. Lorsque la valeur tombe en dessous des valeurs de réponse préréglées, les voyants d'alarme s'allument. L'appareil prend en charge deux valeurs de réponse réglables séparément, permettant de distinguer entre « pré-alarme » et « alarme ». Le BIM-M1000 est conforme aux normes IEC 61557-1:2018 et IEC 61557-8:2018 et convient aux systèmes IT AC/DC, au stockage d'énergie par batterie, aux véhicules électriques, aux stations de recharge DC et à d'autres scénarios. Il prend également en charge la communication RS485 et CAN bus, facilitant l'intégration dans les systèmes de surveillance à distance. - Surveillance de l'isolation des systèmes AC, AC/DC et DC non mis à la terre - Mesure des tensions des systèmes DC à la terre (L+/PE et L-/PE) - Mesure des tensions des systèmes AC à la terre (Système à PE) - Deux valeurs de réponse configurables séparément - Signalisation d'alarme via des voyants et des relais d'alarme - Conforme aux normes IEC 61557-1/ IEC 61557-8 - Fonction d'alarme de surtension - Mesure de la capacité de fuite du système Applications: - Systèmes de distribution d'énergie IT AC et DC - Puissance industrielle et automatisation - Réseaux de distribution d'énergie électrique marine - Packs de batteries et systèmes de stockage d'énergie - Véhicules électriques et transport - Systèmes de production d'énergie renouvelable - Stations de recharge DC pour véhicules électriques Spécifications: - Alimentation: 9~30Vdc, consommation d'énergie ≤ 2W - Plage de fréquence: 40~65Hz - Tension nominale du système: 3(N)AC, AC/DC 0…1000 V - Résistance d'isolation: 0~50MΩ - Tension de mesure d'injection: ±15V - Courant de mesure d'injection: 100mA - Tension de tenue max.: 12Vdc - Seuil de pré-alarme: Par défaut 1000Ω, 0-5000Ω réglable - Seuil d'alarme: Par défaut 500Ω, 0-5000Ω réglable - Détection de surtension: 0-1000V - Interface RS485: Protocole Modbus RTU - Interface Canbus: Protocole personnalisé - Température de fonctionnement: – 40°C ~85°C, humidité: 5~95%RH - Température de stockage: – 40°C ~85°C, humidité: 5~95%RH - Normes: IEC 61557-1:2018 et IEC 61557-8:2018 - Méthode d'installation: Montage sur rail Din standard 35mm - Dimension: L*H*P: 108*110*66mm
