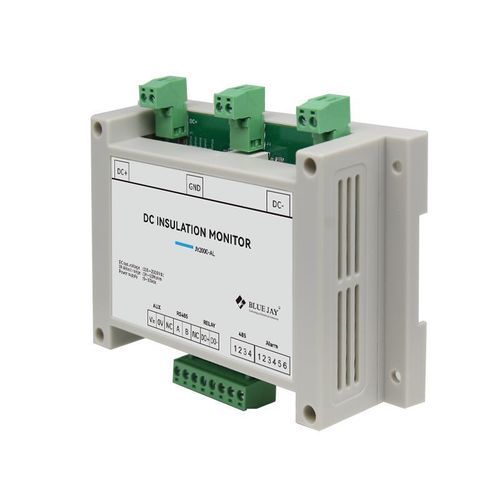

Relais de protection DC DCG-UBCW2K

pour moteur électriquepour alimentateursur rail DIN

La série GYDCG-UBCW2K est un module de surveillance de l'isolation CC-terre basé sur le principe du pont déséquilibré, qui possède à la fois des fonctions de surveillance et de protection. Il peut surveiller la valeur de la résistance d'isolation des pôles positifs et négatifs du système flottant CC à la terre, allant de 0Ω à 10MΩ ; en même temps, il peut également détecter la valeur de la tension CC, allant de 0V à 2000V. Le contrôle de la résistance d'isolation ne peut être réalisé que lorsque la tension continue est comprise entre 100V et 2000V. Lorsque la tension continue est inférieure à 100V ou que la surveillance de l'isolation n'est pas activée, la résistance d'isolation lue est de 65535 (nombre non valide). Lorsque la valeur mesurée est supérieure à 10MΩ, la valeur reçue par la communication est 60000 (infini). -Large gamme d'alimentation -Large gamme de contrôle de l'isolation (0V~2000VDC) -autotest de l'équipement de contrôle de l'isolation -Capacité adaptative à la terre -Paramétrage pratique -Surveillance et gestion à distance -Surveillance des pôles positifs et négatifs -Résistance de l'isolation à la terre -Alarme d'inversion de polarité de tension Alimentation électrique : - 10-30VDC, Puissance 3w Plage de tension continue : - 0V~2000V Précision de la mesure de la tension DC : ≤2V+0.3% Plage de mesure de la résistance d'isolement : 1KΩ~10 MΩ (Tension du système DC : 100V~2000V) Test de pression hors ligne - <2mA Tension maximale de commutation du relais : - 250VAC/30VDC Courant maximum de commutation du relais : - 3A Résistance de contact du relais : - <100mΩ Résistance d'isolation du relais - :100MΩ Norme - :IEC 61851-23 (2014-03):2014-11 Humidité - :85% Température de stockage : - - 40°C ~125°C Température de fonctionnement : - - 40°C ~75°C
