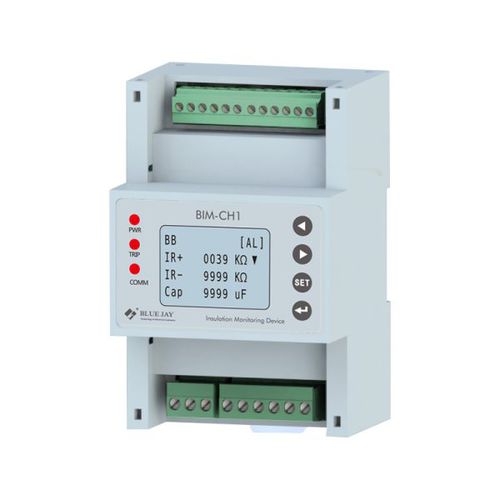

Contrôleur d'isolement pour système triphasé BIM-CH1

pour réseau ACRS485AC/DC

Le contrôleur d'isolement BIM-CH1 surveille la résistance d'isolement des appareils des systèmes DC (systèmes IT) jusqu'à DC 0- 1000V. Le BIM-CH1 possède des fonctions de démarrage et d'arrêt de la surveillance de l'isolement. Une fois la surveillance de l'isolement activée, il peut contrôler en temps réel la résistance d'isolement des pôles positif et négatif par rapport à la terre. Les résultats de la surveillance ne sont pas affectés par les fluctuations de la tension continue et la symétrie de la résistance d'isolement des pôles positif et négatif. Le BIM-CH1 est équipé d'une communication RS485 /Modbus, qui permet de surveiller à distance l'état du système. Le BIM-CH1 utilise deux principes de fonctionnement pour la surveillance : la méthode du pont déséquilibré pour surveiller la valeur de la résistance d'isolation à la terre et la méthode du pont équilibré pour surveiller la valeur de la tension à la terre. Un capteur de température optionnel peut être utilisé pour mesurer la température du système. - Capacité adaptative à la terre ; - Large plage de contrôle de l'isolation (100V~1000VDC) ; - Surveillance de la résistance d'isolation pour les systèmes à courant continu non mis à nu : 0KΩ~10MΩ ; - Deux modes de fonctionnement : méthode du pont équilibré, utilisée pour contrôler la valeur de la tension à la terre / méthode du pont déséquilibré, utilisée pour contrôler la résistance d'isolation à la terre ; - Indication de la valeur mesurée via un écran LCD multifonctionnel ; - Autotest automatique de l'appareil avec contrôle de la connexion ; - Fonction d'alarme en cas d'inversion de la tension continue ; - Communication RS485, protocole MODBUS RTU ; - Fonctionnement du relais sélectionnable N/C ou N/O ; - Protection par mot de passe pour empêcher toute modification non autorisée des paramètres ; - Capteur de température en option pour mesurer la température du système.
