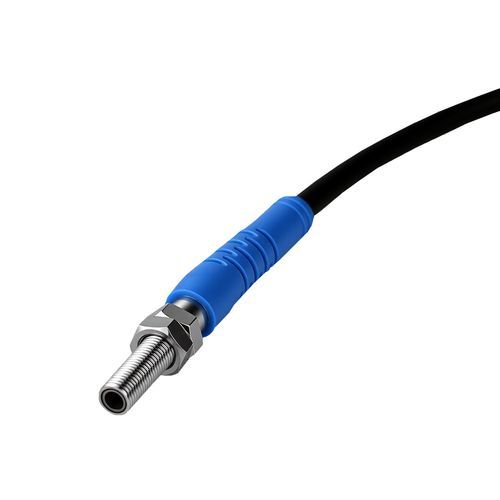

Tête de capteur à fibre optique CX3-DE4L70N1
Ajouter à mes favoris
Ajouter au comparateur
Description
Présentation
Principales caractéristiques
Spécifications techniques
Paramètres mécaniques / électriques
Applications recommandées
Caractéristiques / Résumé des spécifications
- Modèle : CX3-DE4L70N1 (série CX3)
- Type : capteur fibre optique laser pour détection par réflexion diffuse
- Format : filetage M4, droit
- Plage de détection : 5–70 mm
- Diamètre du point lumineux : env. Ø2 mm
- Sortie : NPN, normalement ouverte (NO)
Principales caractéristiques
- Source laser avec point étroit pour détection précise
- Boîtier en acier inoxydable adapté aux environnements industriels
- Indice de protection : IP65
- Câble PVC intégré 1,5 m (Ø3,8 mm)
- Conception compacte filetage M4 pour installation en espace restreint
Spécifications techniques
- Source lumineuse : Laser
- Principe de détection : Réflexion diffuse
- Plage de détection : 5–70 mm
- Diamètre du point : env. Ø2 mm
- Indice de protection : IP65
- Câble : Ø3,8 mm, 1,5 m PVC
- Température d'utilisation : 0–50 °C
- Matériau du boîtier : Acier inoxydable
Paramètres mécaniques / électriques
- Tension d'alimentation : DC 12–24 V
- Type de sortie : NPN NO
- Mode de fonctionnement : Light ON
- Fréquence de réponse : 100 Hz
- Type de signal : Sortie tout ou rien
- Consommation : moins de 10 mA
- Protection du circuit : protection contre les courts-circuits et les surcharges
- Courant de charge : 120 mA
Applications recommandées
- Assemblage et contrôle dans l'électronique 3C
- Détection de présence pour parkings automatisés
- Automatisation logistique et entreposage
Caractéristiques / Résumé des spécifications
- Série : CX3
- Structure : capteur fileté M4 droit
- Détection : réflexion diffuse, 5–70 mm
- Optique : source laser, point ≈ Ø2 mm
- Électrique : DC 12–24 V, NPN NO, Light ON, 100 Hz
- Protection & environnement : IP65, 0–50 °C
- Connexion : câble PVC Ø3,8 mm, 1,5 m
- Matériau : boîtier en acier inoxydable
