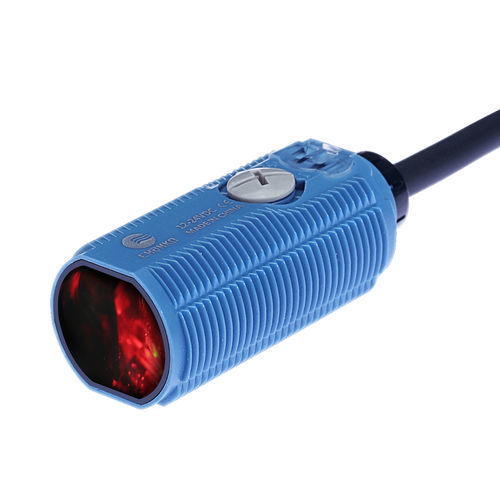

Détecteur photoélectrique détecteur à réflexion directe CPA-DF1MP3-A
cylindriqueinfrarougeen matière plastique

Détecteur photoélectrique détecteur à réflexion directe - CPA-DF1MP3-A - CHANKO SENSOR - cylindrique / infrarouge / en matière plastique
Détecteur photoélectrique détecteur à réflexion directe - CPA-DF1MP3-A - CHANKO SENSOR - cylindrique / infrarouge / en matière plastique
Détecteur photoélectrique détecteur à réflexion directe - CPA-DF1MP3-A - CHANKO SENSOR - cylindrique / infrarouge / en matière plastique - image - 2
Détecteur photoélectrique détecteur à réflexion directe - CPA-DF1MP3-A - CHANKO SENSOR - cylindrique / infrarouge / en matière plastique - image - 3
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Type
détecteur à réflexion directe
Configuration
cylindrique
Type de faisceaux
infrarouge
Autres caractéristiques
en matière plastique
Applications
pour la logistique
Portée maximale

Min: 0 m
(0'00" )

Max: 1 m
(3'03" )

Description

Présentation
  • Modèle : CPA-DF1MP3-A
  • Série : capteurs photoélectriques Série CPA


Principales caractéristiques
  • Distance de détection : 0–1 m
  • Boîtier : cylindrique, M18
  • Principe de détection : réflexion diffuse
  • Sortie : PNP NO/NC
  • Tension d'alimentation : DC 12–24 V
  • Longueur de câble : 0,5 m (ou option connecteur M12)
  • Fréquence de réponse : 500 Hz
  • Temps de réponse : 1 ms


Accessoires
  • Manuel d'utilisation
  • Écrous M18 ×2
  • Certificat de conformité


Paramètres mécaniques / électriques
  • Câblage : 4 fils DC
  • Indice de protection : IP65
  • Connexion : option connecteur M12
  • Type de signal : tout-ou-rien
  • Mode de fonctionnement : Light ON / Dark ON
  • Courant d'alimentation : <25 mA
  • Indicateurs : fonctionnement (orange), stabilité (vert)
  • Protections : protection contre les courts-circuits
  • Tension résiduelle : <3 V (alimentation de charge <30 V)
  • Courant de charge : <100 mA (avec tension résiduelle <3 V, alimentation de charge <30 V)
  • Résistance d'isolement : >20 MΩ (DC 500 V)
  • Réglage de sensibilité : bouton mono-tour
  • Poids : env. 55 g
  • Résistance aux chocs : 300 m/s², 3 chocs dans X/Y/Z
  • Résistance aux vibrations : 10–55 Hz, amplitude 1,5 mm, 2 h dans X/Y/Z
  • Tension diélectrique : AC 1000 V 50/60 Hz, 1 min (entre parties sous tension et boîtier)


Environnement d'utilisation
  • Température de fonctionnement : -25 °C à 55 °C
  • Humidité fonctionnement/stockage : 35–95% HR (sans condensation)
  • Éclairement ambiant : <10000 lx


Optique et détection
  • Source lumineuse : infrarouge
  • Direction de détection : avant
  • Hystérésis : <20% de la distance de détection
  • Objet standard : papier blanc 300 × 300 mm


Matériaux
  • Boîtier / écrous : ABS
  • Optique / fenêtre : PMMA
  • Bouton : POM
  • Câble : PVC


Applications / Remarques
  • Applications typiques : électronique 3C, parkings automatiques, contrôle en logistique et entrepôts


Spécifications techniques
  • Distance de détection : 0–1 m
  • Dimension boîtier : M18
  • Longueur de câble : 0,5 m
  • Sortie : PNP NO/NC
  • Tension d'alimentation : DC 12–24 V
  • Fréquence de réponse : 500 Hz
  • Temps de réponse : 1 ms
  • Indice de protection : IP65
  • Courant d'alimentation : <25 mA
  • Courant de charge : <100 mA
  • Tension résiduelle : <3 V
  • Résistance d'isolement : >20 MΩ (DC 500 V)
  • Mode de fonctionnement : Light ON / Dark ON
  • Indicateurs : orange (fonctionnement), vert (stabilité)
  • Choc / vibration / diélectrique : voir paramètres mécaniques / électriques
  • Poids : ≈55 g
