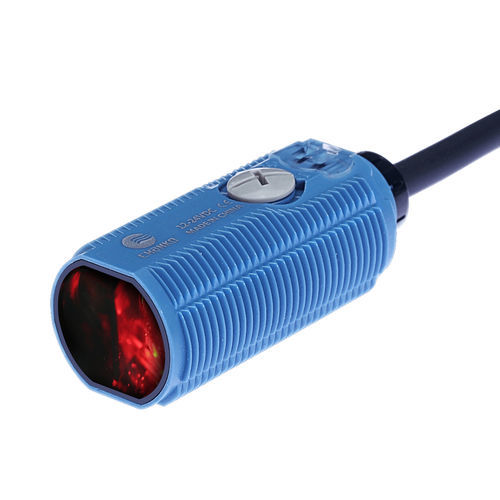

Détecteur photoélectrique à réflexion directe CPA-DF300P3-A
cylindriqueinfrarouge

Détecteur photoélectrique à réflexion directe - CPA-DF300P3-A - CHANKO SENSOR - cylindrique / infrarouge
Détecteur photoélectrique à réflexion directe - CPA-DF300P3-A - CHANKO SENSOR - cylindrique / infrarouge
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Type
à réflexion directe
Configuration
cylindrique
Type de faisceaux
infrarouge
Portée maximale

Max: 300 mm
(11,8 in)

Min: 0 mm
(0 in)

Description

Présentation
  • Distance de détection : 0–300 mm
  • Type de capteur : réflexion diffuse
  • Boîtier : cylindrique, M18
  • Sortie : PNP NO/NC
  • Tension d'alimentation : DC 12–24 V


Caractéristiques techniques
  • Distance de détection : 0–300 mm (objet d'essai standard : papier peint blanc 300×300 mm)
  • Structure : cylindrique (M18)
  • Principe de détection : réflexion diffuse
  • Longueur de câble : 0,5 m
  • Direction de détection : avant
  • Fréquence de commutation : 500 Hz
  • Temps de réponse : 1 ms
  • Source lumineuse : infrarouge
  • Accessoires : manuel d'utilisation, écrous M18 ×2, certificat de conformité
  • Hystérésis : < 20 % de la distance de détection
  • Matériaux : boîtier/écrous : ABS ; lentille/vitre d'affichage : PMMA ; bouton : POM ; câble : PVC


Paramètres mécaniques / électriques
  • Type de sortie : PNP, NO/NC sélectionnable
  • Alimentation : DC 12–24 V (4 fils)
  • Indice de protection : IP65
  • Connexion : connecteur M12 (type relais)
  • Type de signal : commutation
  • Modes de fonctionnement : Light ON / Dark ON
  • Consommation : < 25 mA
  • Indicateurs : fonctionnement (orange), stabilité (vert)
  • Protection : protection contre les courts-circuits
  • Tension résiduelle : < 3 V (alimentation charge < 30 V)
  • Courant de charge : < 100 mA (tension résiduelle < 3 V)
  • Résistance d'isolement : > 20 MΩ (DC 500 V)
  • Réglage de sensibilité : bouton mono-tour
  • Résistance aux chocs : 300 m/s², 3 chocs X, Y, Z
  • Tension d'essai : AC 1000 V 50/60 Hz 1 min (parties actives vs boîtier)
  • Résistance aux vibrations : 10–55 Hz, amplitude 1,5 mm, 2 h par axe
  • Poids : env. 55 g


Environnement d'utilisation
  • Température : -25 °C à 55 °C
  • Humidité relative : 35–95 % HR (sans condensation) en fonctionnement/stockage
  • Illumination ambiante : < 10000 lx


Principales caractéristiques
  • Modèle : CPA-DF300P3-A
  • Capteur à réflexion diffuse, détection 0–300 mm
  • Boîtier M18 cylindrique, câble 0,5 m, détection frontale
  • Sortie PNP (NO/NC), DC 12–24 V 4 fils, IP65
  • Fréquence 500 Hz, temps de réponse 1 ms, source infrarouge
  • Livré avec manuel, écrous M18 ×2, certificat de conformité
