Détecteur photoélectrique détecteur à réflexion directe CPK-DR1ME3
à réflexion directecarrélumière rouge

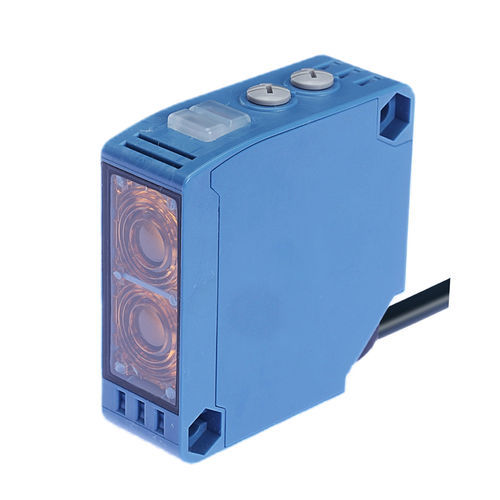

Détecteur photoélectrique détecteur à réflexion directe - CPK-DR1ME3 - CHANKO SENSOR - à réflexion directe / carré / lumière rouge
Détecteur photoélectrique détecteur à réflexion directe - CPK-DR1ME3 - CHANKO SENSOR - à réflexion directe / carré / lumière rouge
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Type
détecteur à réflexion directe, à réflexion directe
Configuration
carré
Type de faisceaux
lumière rouge
Autres caractéristiques
en matière plastique
Portée maximale

Min: 0 m
(0'00" )

Max: 1 m
(3'03" )

Description

Série produit
  • Capteurs photoélectriques série CPK


Présentation
  • Distance de détection : 0–1 m
  • Forme du boîtier : grand carré
  • Principe de détection : réflexion diffuse
  • Dimensions : 50 × 18 × 50 mm
  • Sortie : NPN/PNP, NO/NC
  • Tension d'alimentation : DC 12–24 V


Spécifications techniques
  • Distance de détection : 0–1 m
  • Longueur de câble : 2 m
  • Direction de détection : frontale
  • Fréquence de réponse : 1000 Hz
  • Temps de réponse : 500 μs
  • SOURCE LUMINEUSE : lumière rouge
  • Accessoires fournis : mode d'emploi, support de montage, certificat
  • Hystérésis : < 20 % de la distance de détection
  • Objet de test standard : papier blanc 300 × 300 mm
  • Matériaux : boîtier ABS ; lentille/volet PMMA ; câble PVC


Paramètres mécaniques / électriques
  • Sortie : NPN/PNP, NO/NC
  • Tension d'alimentation : DC 12–24 V
  • Alimentation : 4 fils DC
  • Indice de protection : IP65
  • Connexion : câble moulé
  • Type de signal : tout-ou-rien
  • Mode de fonctionnement : Light ON / Dark ON
  • Consommation : < 25 mA
  • Voyants : opération (orange), stabilité (vert), alimentation (vert)
  • Circuits de protection : protection contre les courts-circuits et inversion de sortie
  • Tension de saturation : < 3 V
  • Courant de charge : < 100 mA (tension de saturation < 3 V avec câble 2 m)
  • Résistance d'isolement : > 20 MΩ (DC 500 V)
  • Résistance aux chocs : 300 m/s², 10 fois en X, Y, Z
  • Tension d'essai : AC 1500 V 50/60 Hz 1 min entre parties actives et boîtier
  • Vibrations : 10–55 Hz, amplitude 1,5 mm, 2 h en X, Y, Z
  • Poids : env. 132 g


Environnement d'utilisation
  • Température de fonctionnement : -25 °C à 55 °C
  • Humidité fonctionnement / stockage : 35–95 % HR (sans condensation)
  • Éclairement ambiant : < 10 000 lx


Accessoires
  • Mode d'emploi
  • Support de montage
  • Certificat


Caractéristiques / synthèse technique
  • Modèle : CPK-DR1ME3
  • Série : capteurs photoélectriques CPK
  • Distance de détection : 0–1 m
  • Type de détection : réflexion diffuse
  • Sortie : NPN/PNP, NO/NC
  • Alimentation : DC 12–24 V, 4 fils DC
  • Réponse : 500 μs (1000 Hz)
  • Indice de protection : IP65
  • Boîtier : ABS ; lentille/volet : PMMA ; câble : PVC
  • Objet standard : papier blanc 300 × 300 mm
  • Longueur de câble : 2 m
