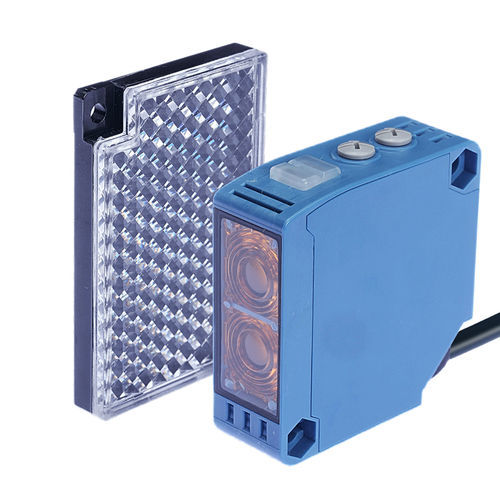

Détecteur photoélectrique rétro-réfléchissant CPK-RMF6MT3
rectangulairecarrémultifaisceau

Détecteur photoélectrique rétro-réfléchissant - CPK-RMF6MT3 - CHANKO SENSOR - rectangulaire / carré / multifaisceau
Détecteur photoélectrique rétro-réfléchissant - CPK-RMF6MT3 - CHANKO SENSOR - rectangulaire / carré / multifaisceau
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Type
rétro-réfléchissant
Configuration
rectangulaire, carré
Type de faisceaux
infrarouge, lumière rouge, multifaisceau
Autres caractéristiques
polarisé
Applications
pour applications alimentaires, pour la logistique, pour la reconnaissance d'objets, pour la robotique, pour applications haute température, pour portail, pour machine de conditionnement, pour porte automatique
Portée maximale

Min: 0,1 m
(0'03" )

Max: 6 m
(19'08" )

Description

Aperçu
  • Type : capteur photoélectrique rétro‑réfléchissant polarisé
  • Portée de détection : 0–6 m
  • Boîtier : grand carré, 50×18×50 mm
  • Principe de détection : réflexion sur réflecteur avec polarisation
  • Sorties : NPN/PNP configurables, NO/NC
  • Tension d'alimentation : CC 12–24 V


Caractéristiques techniques
  • Distance de détection : 0–6 m
  • Dimensions : 50×18×50 mm
  • Longueur de câble : 0,5 m
  • Direction de détection : frontale
  • Fréquence de réponse : 1000 Hz
  • Temps de réponse : 500 μs
  • Source lumineuse : infrarouge
  • Objet standard : pièce opaque Ø ≥ 75 mm
  • Hystérésis : ≤ 20 % de la distance de détection
  • Angle de pointage : ≤ 1,5°
  • Accessoires : manuel, support de montage, réflecteur, certificat
  • Matériaux : boîtier ABS ; lentille/vitre PMMA ; câble PVC


Paramètres mécaniques / électriques
  • Mode de sortie : NPN/PNP NO/NC
  • Alimentation : CC 12–24 V, 4 fils
  • Indice de protection : IP65
  • Connexion : connecteur M12
  • Type de signal : sortie tout ou rien
  • Mode de fonctionnement : Light ON / Dark ON
  • Consommation : < 25 mA
  • Témoins : action (orange), stabilité (vert), alimentation (vert)
  • Circuits de protection : protection contre les courts‑circuits et inversion de polarité
  • Tension résiduelle : < 3 V
  • Courant de charge : < 100 mA (tension résiduelle < 3 V pour câble 2 m)
  • Résistance d'isolement : > 20 MΩ (DC 500 V)
  • Résistance aux chocs : 300 m/s², X/Y/Z 10 cycles
  • Tension d'isolement : AC 1500 V 50/60 Hz 1 min (parties actives vs boîtier)
  • Vibration : 10–55 Hz, amplitude 1,5 mm, X/Y/Z 2 h
  • Poids : env. 146 g


Environnement d'utilisation
  • Température : -25 °C à 55 °C
  • Humidité : 35–95 % HR (sans condensation) en service et stockage
  • Éclairement ambiant : < 10 000 lx


Accessoires
  • Manuel d'utilisation
  • Support de montage
  • Réflecteur
  • Certificat


Applications
  • Détection d'objets en automatisation industrielle, convoyeurs et lignes d'emballage
  • Détection fiable de surfaces brillantes ou miroirs grâce à la polarisation
  • Positionnement et détection de présence de pièces opaques (Ø ≥ 75 mm)
