Détecteur photoélectrique détecteur à réflexion directe CPK-DF2.5ME3
rectangulairecarréinfrarouge

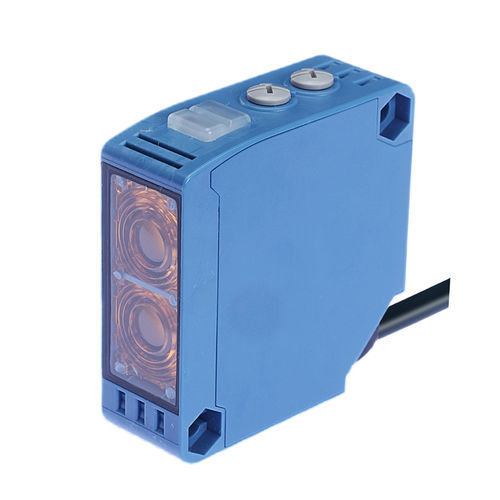

Détecteur photoélectrique détecteur à réflexion directe - CPK-DF2.5ME3 - CHANKO SENSOR - rectangulaire / carré / infrarouge
Détecteur photoélectrique détecteur à réflexion directe - CPK-DF2.5ME3 - CHANKO SENSOR - rectangulaire / carré / infrarouge
Détecteur photoélectrique détecteur à réflexion directe - CPK-DF2.5ME3 - CHANKO SENSOR - rectangulaire / carré / infrarouge - image - 2
Détecteur photoélectrique détecteur à réflexion directe - CPK-DF2.5ME3 - CHANKO SENSOR - rectangulaire / carré / infrarouge - image - 3
Détecteur photoélectrique détecteur à réflexion directe - CPK-DF2.5ME3 - CHANKO SENSOR - rectangulaire / carré / infrarouge - image - 4
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
détecteur à réflexion directe
Configuration
rectangulaire, carré
Type de faisceaux
infrarouge, lumière rouge
Autres caractéristiques
en matière plastique, longue portée, imperméable
Applications
pour applications alimentaires, pour la logistique, pour la reconnaissance d'objets, pour portail, pour porte automatique, pour la robotique, pour machine de conditionnement, pour matières plastiques, pour petites pièces
Portée maximale

Max: 2,5 m
(8'02" )

Min: 0 m
(0'00" )

Description

Présentation
  • Série : capteurs photoélectriques CPK
  • Modèle : CPK-DF2.5ME3
  • Principe de détection : réflexion diffuse (infrarouge)
  • Distance de détection : 0–2,5 m


Caractéristiques principales
  • Forme : grand boîtier carré
  • Dimensions : 50×18×50 mm
  • Longueur du câble : 2 m (câble moulé)
  • Direction de détection : face avant
  • Sorties : NPN/PNP, NO/NC
  • Alimentation : DC 12–24 V (4 fils)
  • Fréquence de réponse : 1000 Hz ; temps de réponse : 500 μs
  • Source lumineuse : infrarouge
  • Hystérésis : ≤20 % de la distance de détection


Mécanique et matériaux
  • Boîtier : ABS
  • Optique : lentille/fenêtre PMMA
  • Câble : PVC
  • Poids : environ 132 g


Paramètres électriques & sorties
  • Type de signal : tout-ou-rien
  • Modes de fonctionnement : Light ON / Dark ON
  • Consommation : ≤25 mA
  • Tension résiduelle : ≤3 V
  • Courant de charge : ≤100 mA (avec 2 m de câble résiduel ≤3 V)
  • Résistance d'isolement : ≥20 MΩ (DC 500 V)
  • Circuits de protection : protection contre les courts-circuits, protection contre inversion de sortie


Indicateurs, protection & durabilité
  • LEDs : indication d'action (orange), stabilité (vert), alimentation (vert)
  • Indice de protection : IP65
  • Tension de tenue : AC 1500 V 50/60 Hz 1 min (partie chargée vs boîtier)
  • Résistance aux chocs : 300 m/s², 10 impacts en X/Y/Z
  • Résistance aux vibrations : 10–55 Hz, amplitude 1,5 mm, 2 h en X/Y/Z


Environnement d'utilisation
  • Température : -25 °C à 55 °C
  • Humidité utilisation/stockage : 35–95 % HR (sans condensation)
  • Éclairement ambiant : ≤10000 lx


Essai standard & accessoires
  • Objet d'essai standard : papier blanc 300×300 mm
  • Accessoires fournis : manuel d'utilisation, support de montage, certificat


Applications recommandées
  • Production électronique (3C)
  • Systèmes de parking automatisés
  • Automatisation logistique et entrepôts


Fiche technique (récapitulatif)
  • Modèle : CPK-DF2.5ME3
  • Distance de détection : 0–2,5 m
  • Tension d'alimentation : DC 12–24 V
  • Sortie : NPN/PNP NO/NC
  • Indice IP : IP65
  • Temps de réponse : 500 μs ; Fréquence : 1000 Hz
  • Dimensions : 50×18×50 mm ; Câble : 2 m
  • Matériaux : boîtier ABS, lentille PMMA, câble PVC
