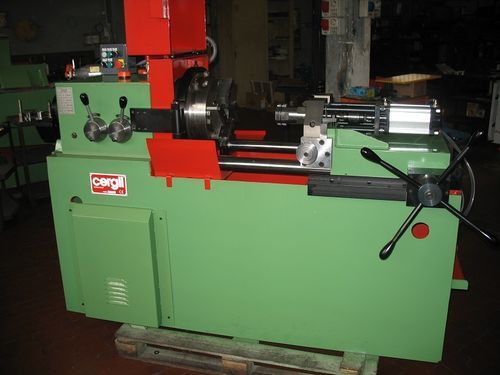

Machine à fileter les tubes pour tubes en matière plastique F114

semi-automatique

Caractéristiques principales

• Puissance: 7,5 kW.
• Couple sur broche: 2132 Nm.
• Plage de serrage: Ø33 – Ø114.

Description
Machine semi‑automatique pour le filetage, équipée d'une tête à ouverture automatique en fin d'opération. Conçue pour des productions industrielles intensives avec des coûts d'exploitation réduits. La pièce à usiner est immobilisée pendant que les outils tournent autour de l'armature, permettant le filetage en toute sécurité sur des pièces très longues grâce à une pince pneumatique auto‑centrante puissante. Le chariot mobile repose sur roulements à billes et s'actionne par volant pour un positionnement précis et un confort d'utilisation pour l'opérateur.

Fonctionnement

• Pince pneumatique auto‑centrante — force de serrage maximale jusqu'à 2 tonnes ; ouverture/fermeture liée à la position du chariot ; 2 jeux de mors en V ; course d'ouverture maximale 24 mm.
• Réglage de la longueur de filetage par butée pneumatique interne à la broche.
• Écran de contrôle 5,6'' pour régler la vitesse de broche selon paramètres de coupe, diamètre et pas de filetage.
• Montage et réglage faciles des filières ; filières réaffûtables.
• Position de travail à droite ou à gauche de la machine (à définir à la commande).
• Refroidissement/lubrification automatique (arrosage).
• Moteur : 7 kW, 6 pôles.

Points forts

• Adaptée aux productions industrielles à fort volume et aux pièces longues grâce à la configuration pièce fixe et au serrage puissant.
• Conception ergonomique et intuitive pour l'opérateur.
• Optimisation des coûts via l'utilisation d'outils de coupe réaffûtables.
• Polyvalence des matériaux et des filetages : filet cylindrique ou conique, droite ou gauche ; compatible avec barres nervurées, acier inox, aluminium, bronze et plastiques.

Spécifications techniques

• Modèle : F114.
• Puissance moteur : 7,5 kW.
• Moteur : 7 kW, 6 pôles.
• Couple broche : 2132 Nm.
• Système de serrage : pince pneumatique auto‑centrante ; force max 2 tonnes ; 2 jeux de mors en V.
• Plage de serrage : Ø33 – Ø114.
• Course d'ouverture maximale de la pince : 24 mm.
• Contrôle de la longueur de filetage : butée pneumatique interne à la broche.
• Chariot : mobile sur roulements à billes, manœuvré par volant.
• Tête : tête de filetage à ouverture automatique en fin de cycle ; ouverture/fermeture actionnée par vérin pneumatique lié à la longueur de filetage.
• Interface de commande : écran 5,6'' pour réglage vitesse broche, diamètre et pas.
• Filières : réaffûtables ; montage et réglage faciles.
• Refroidissement/lubrification : arrosage automatique.
• Applications : production industrielle intensive, adaptée aux pièces longues et à une large gamme de matériaux.
