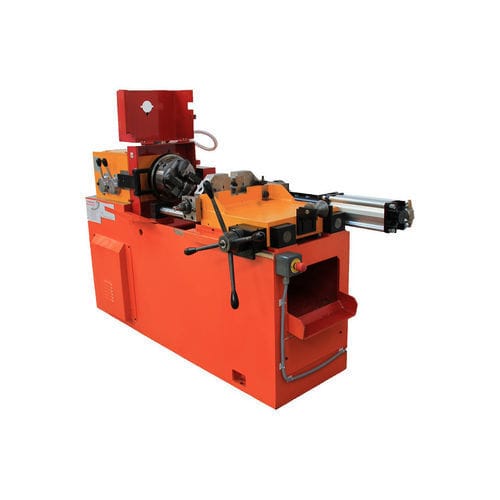

Machine à fileter les tubes pour tubes en matière plastique F60

semi-automatique

Présentation
La F60 est une machine à fileter semi‑automatique conçue pour la production industrielle de filetages externes sur barres longues. La tête de filetage s'ouvre automatiquement en fin de cycle. Les pièces restent fixes pendant que les outils tournent autour de la barre; une pince pneumatique auto‑centrante puissante assure la tenue des pièces longues pour un usinage sécurisé. Le chariot mobile fonctionne sur roulements et se manœuvre par volant pour un positionnement simple et précis.

Caractéristiques principales

• Puissance moteur : 7,5 kW
• Couple moteur : 80 Nm
• Couple sur broche : 1030 Nm
• Plage de serrage : Ø8 à Ø60

Fonctionnement

• Serrage pneumatique auto‑centrant — force de serrage maximale jusqu'à 2 tonnes. Ouverture/fermeture de la pince coordonnée avec la position du chariot. 2 jeux de mâchoires en V. Course d'ouverture maximale : 24 mm.
• Réglage de la longueur de filetage par butée pneumatique interne à la broche.
• Écran de commande 5,6'' pour régler la vitesse de broche selon les paramètres de coupe, diamètre et pas de filetage.
• Montage et réglage faciles des outils de filetage; les filières sont réaffûtables.
• Position de travail sélectionnable à droite ou à gauche (à préciser lors de la commande).
• Système d'arrosage automatique (liquide de coupe).
• Motorisation : 7 kW, 6 pôles (comme indiqué dans les caractéristiques opérationnelles).

Points forts

• Durabilité : Conçue pour un usage industriel continu et des productions intensives.
• Simplicité : Le contrôle manuel du chariot et l'ergonomie réduisent les besoins en formation.
• Optimisation des coûts : Les filières réaffûtables diminuent les coûts consommables.
• Polyvalence : Capable de produire des filetages cylindriques ou coniques, à droite ou à gauche, sur barres nervurées, inox, aluminium, bronze et plastiques.

Documents et vidéo

• Dossier technique (PDF) disponible pour la F60 (anglais).
• Vidéo produit disponible (YouTube).

Caractéristiques techniques

• Modèle : F60
• Type de machine : Machine à fileter semi‑automatique traditionnelle avec tête à ouverture automatique
• Puissance moteur : 7,5 kW (moteur : 7 kW, 6 pôles)
• Couple moteur : 80 Nm
• Couple sur broche : 1030 Nm
• Plage de diamètre de serrage : Ø8 à Ø60
• Force de serrage maximale : jusqu'à 2 tonnes (pince pneumatique auto‑centrante)
• Course maximale d'ouverture de la pince : 24 mm
• Contrôle de la longueur de filetage : butée pneumatique interne à la broche
• Interface de contrôle : écran 5,6'' pour réglage vitesse de broche et paramètres de coupe
• Chariot mobile : roulements à billes, commandé par volant
• Filières : montage facile, réaffûtables
• Système d'arrosage/ refroidissement automatique
• Position de travail : configuration droite ou gauche (à définir à la commande)
• Types de filetage : cylindrique ou conique ; droites ou gauches
• Matériaux : acier (y compris barres nervurées), inox, aluminium, bronze, plastique
