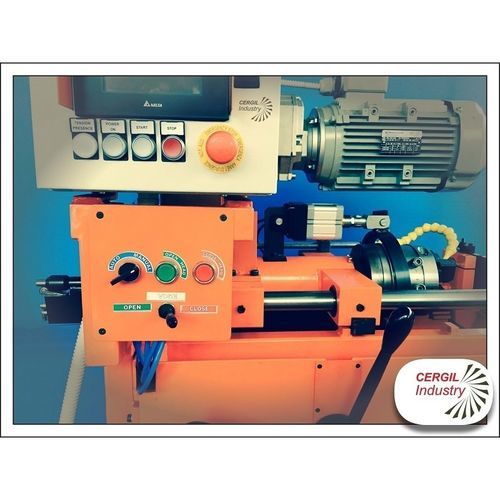

Machine à fileter les tubes pour tubes en matière plastique A33

semi-automatique

Description
La fileteuse semi-automatique A33 de Cergil Industry Srl est une unité compacte et mobile conçue pour le filetage extérieur en atelier ou sur chantiers jusqu'au diamètre M30. Elle intègre un mandrin rotatif avec une tête R33 à ouverture/fermeture automatique et un étau fixe réglable, permettant des réglages rapides et le réaffûtage des filières pour optimiser les coûts d'outillage.

Caractéristiques principales

• Puissance moteur : 3 kW.
• Couple moteur : 154 Nm.
• Couple au mandrin : 590 Nm.
• Plage de diamètre des mors de serrage : Ø8–Ø33.

Fonctionnement

• Unité mobile entraînée par un motoréducteur avec transmission par courroies trapézoïdales qui fait tourner le mandrin équipé de la tête R33.
• Déplacement manuel de l'unité fileteuse sur douilles à billes à recirculation.
• Serre-joint auto-centrant manuel ; option pneumatique ; mors en V (option 2 mors en V).
• Tête de filetage à ouverture/fermeture pneumatique ou automatique.
• Réglage de la longueur de filetage à l'intérieur du mandrin.
• Écran 5" personnalisé pour régler la vitesse de rotation du mandrin selon paramètres de coupe, diamètre et pas de filetage.
• Montage et réglage simplifiés des filières ; filières affûtables.
• Refroidissement/lubrification automatique.

Atouts

• Pratique : dimensions compactes et roues en option pour une utilisation sur chantiers.
• Simplicité : prise en main intuitive sans compétences particulières.
• Optimisation des coûts : outils de coupe réaffûtables pour réduire les coûts de production.
• Polyvalence : filetage cylindrique ou conique, à droite ou à gauche ; adapté à l'acier (y compris barres nervurées), acier inoxydable, aluminium, bronze et plastique.

Caractéristiques techniques

• Modèle : A33
• Diamètre maximal de filetage : M30
• Puissance moteur : 3 kW
• Couple moteur : 154 Nm
• Couple au mandrin : 590 Nm
• Plage de diamètres des mors : Ø8–Ø33
• Tête de filetage : tête R33 à ouverture/fermeture automatique (option pneumatique)
• Étau : fixe et réglable ; serrage auto-centrant manuel (option pneumatique) ; mors en V (option 2 mors en V)
• Transmission : motoréducteur avec courroies trapézoïdales entraînant le mandrin rotatif
• Déplacement : mouvement manuel sur douilles à billes à recirculation
• Écran : écran 5" personnalisé pour réglage de la vitesse du mandrin
• Filières : affûtables ; montage et réglage simplifiés ; possibilité de réaffûtage
• Types de filetage : cylindrique ou conique, droit ou gauche
• Matériaux : acier (y compris barres nervurées), inox, aluminium, bronze, plastique
• Autres : refroidissement/lubrification automatique ; réglage de la longueur de filetage dans le mandrin
