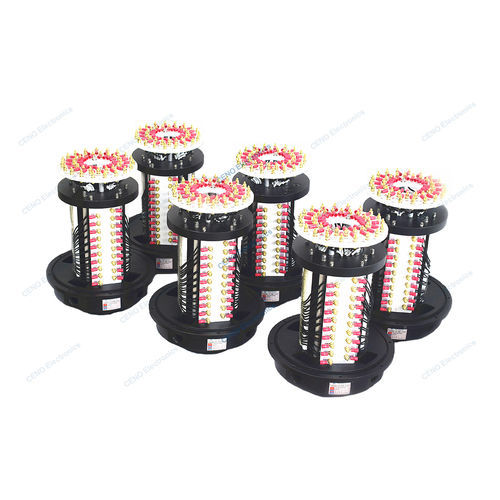

Collecteur tournant électrique ECN000-38P4-IP56-B

pour applications marinespour applications industriellespour antenne radar

Présentation du produit
Le modèle ECN000-38P4-IP56-B est un collecteur tournant conçu pour les transmissions électriques en environnements rudes à basse température. Il offre 37 circuits à 25 A plus un circuit de protection (PE), un indice de protection IP56 et une plage de fonctionnement de −57°C à +40°C. La conception présente une résistance à la corrosion, au vieillissement et aux chocs mécaniques, adaptée aux zones froides et aux climats chauds et humides.

Applications

• Systèmes rotatifs en régions froides (ex. Arctique, Sibérie)
• Équipements exposés à l'humidité et aux atmosphères corrosives (ex. zones tropicales)
• Machines industrielles, éoliennes, systèmes radar/antenne, plateformes marines

Caractéristiques techniques

• Modèle : ECN000-38P4-IP56-B
• Circuits et courant : 37 circuits × 25 A, plus 1 circuit PE
• Tension nominale : 0–380 VAC/VDC
• Tenue diélectrique : ≥1000 VAC à 50 Hz
• Résistance d'isolement : ≥500 MΩ à 500 VDC
• Bruit électrique (résistance de contact) : ≤30 mΩ (50 tr/min)
• Vitesse nominale : 0–5 rpm
• Matériau des contacts : Métaux précieux
• Matériau du boîtier : Alliage d'aluminium
• Température de fonctionnement : −57°C à +40°C
• Humidité de fonctionnement : 60%
• Indice de protection : IP56
• Diamètre extérieur : Ø220 mm
• Fils de sortie : AWG12 isolés Teflon® UL
• Terminaisons : Rotor borne M4 ; Stator borne M4

Schéma d'ensemble & Installation
Le schéma d'ensemble et les images produit sont fournis pour référence d'installation et de conception. L'installation se fait en fixant le stator avec un système anti-rotation ; l'arbre entraîne le rotor. Pour longueurs de câbles sur mesure, options de montage ou assistance technique, contactez notre équipe technique.
