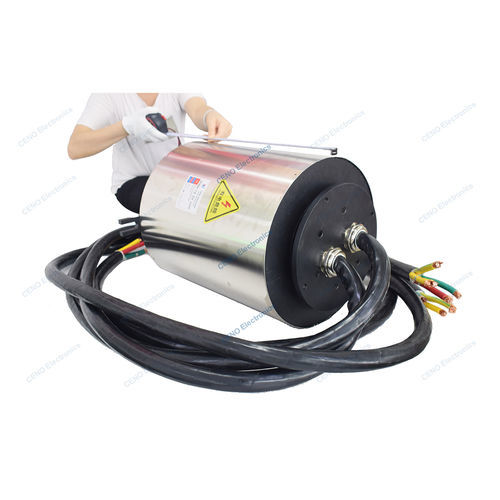

Collecteur tournant pour applications marines BHCN-C-08250-IP66

en carboned'aluminiumde cuivre

Présentation du produit
Le BHCN-C-08250-IP66 est une bague collectrice à balais carbone pour courants élevés, conçue pour les applications marines et industrielles lourdes. Il présente un grand diamètre extérieur (Ø410 mm) et un degré de protection IP66 pour résistance aux intempéries et projections. Également appelé collecteur central de courant ou bague collectrice marine, il transmet 250 A par circuit (possibilité d'options à courant supérieur selon configuration) et utilise des bornes à vis (binding post) pour un câblage simplifié.

Spécification
BHCN-C-08250-IP66 | Principales spécifications

Dessin d'ensemble
Le dessin d'ensemble est fourni pour la référence d'installation, de fixation et des cotes.

Caractéristiques techniques

• Modèle : BHCN-C-08250-IP66
• Courant & circuits : 8 circuits × 250 A
• Tension nominale : 0–480 VAC/VDC
• Rigidité diélectrique : ≥1500 VAC @ 50 Hz
• Résistance d'isolement : ≥500 MΩ @ 500 VDC
• Résistance de contact : 30 mΩ (mesuré à 50 tr/min)
• Matériau des contacts : Graphite cuivre
• Matériau du boîtier : Alliage d'aluminium
• Température de fonctionnement : -20 °C à +60 °C
• Humidité de fonctionnement : 60 % HR
• Indice de protection : IP66
• Vitesse maximale recommandée : 0–10 tr/min
• Câble : 4 conducteurs (90 mm²), longueur rotor 3000 mm, longueur stator 3000 mm
• Diamètre extérieur : Ø410 mm
• Montage : Rotor — montage sur bride ; Stator — onglet anti-rotation
