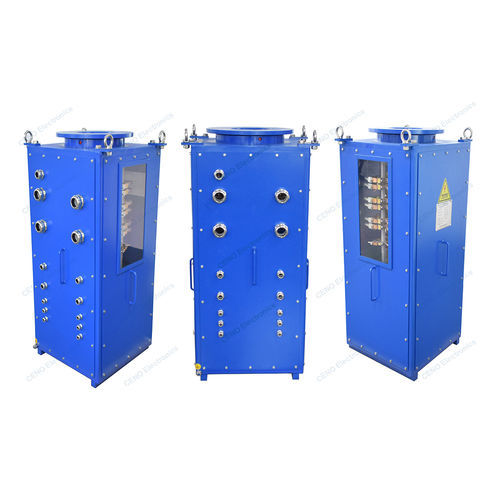

Collecteur tournant électrique BHCN-C-07P-54S-38K_23022

en graphiteen cuivreavec contacts en or

Aperçu
BHCN-C-07P-54S-38K_23022 est une nouvelle bague collectrice personnalisée CENO à balais en carbone. Le balai en carbone est composé de graphite ou de matériaux composites à base de carbone, il est fixé à l'extrémité fixe et reste en contact avec la bague collectrice grâce à un ressort ou un dispositif élastique. Lorsque la bague tourne avec l'arbre, le balai en carbone glisse en continu sur la surface de la bague sous la pression du ressort, formant un chemin conducteur. Le courant, la tension et le nombre de circuits sont optionnels.

Spécification
Modèle : BHCN-C-07P-54S-38K_23022
Courant & Circuits : 3 circuits * 800A; 1 circuit * PE; 3 circuits * 60A
Tension nominale : 0 ~ 500 VAC/VDC
Tenue diélectrique : ≥2500VAC@50Hz
Résistance d'isolement : ≥500MΩ@500VDC
Résistance de contact : ≤10mΩ (50rpm)
Matériau de contact : Cuivre-graphite
Température de fonctionnement : -20°C~+60°C
Humidité de fonctionnement : 100 %RH
Indice de protection IP : IP54

Courant & Circuits (configuration alternative) : 3 circuits * Heater; 36 circuits * Signal; 15 circuits * Signal
Tension nominale (alternative) : 220 VAC / 24VDC
Tenue diélectrique (alternative) : ≥1000VAC@50Hz
Résistance d'isolement (alternative) : ≥300MΩ@500VDC
Résistance de contact (alternative) : ≤10mΩ (50rpm)
Matériau de contact (alternative) : Métal précieux; Doré
Vitesse de fonctionnement : 0~15rpm
Mode de rotation : Rotation du balai, état de la bague
Installation : Côté rotor : montage par bride; Côté stator : trous de fixation
Matériau du boîtier : Personnalisé
Modèle du chauffage : 220V, 220W

Dessin d'ensemble
Dessin BHCN-C-07P-54S-38K_23022 révision (image disponible)

Caractéristiques / spécifications techniques

• Modèle : BHCN-C-07P-54S-38K_23022
• Courant & Circuits : 3x800A; 1xPE; 3x60A (alternative : 3xHeater; 36xSignal; 15xSignal)
• Tension nominale : 0~500 VAC/VDC (alternative : 220 VAC / 24VDC)
• Tenue diélectrique : ≥2500VAC@50Hz (alternative : ≥1000VAC@50Hz)
• Résistance d'isolement : ≥500MΩ@500VDC (alternative : ≥300MΩ@500VDC)
• Résistance de contact : ≤10mΩ (50rpm)
• Matériau de contact : Cuivre-graphite (alternative : Métal précieux; Doré)
• Température de fonctionnement : -20°C~+60°C
• Humidité de fonctionnement : 100 %RH
• Indice de protection IP : IP54
• Vitesse de fonctionnement : 0~15rpm
• Mode de rotation : Rotation du balai, état de la bague
• Installation : Bride côté rotor; Trous de fixation côté stator
• Matériau du boîtier : Personnalisé
• Modèle du chauffage : 220V, 220W
