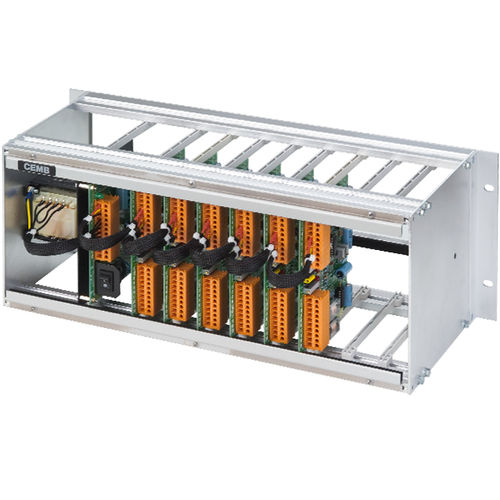

Système de surveillance de vibration T1-C

pour machinesen continu

BUT DU SYSTEME Le système visualise et contrôle les vibrations de chaque ventilateur installé et permet de vérifier dans le temp le bon fonctionnement de la machine de façon à prévenir des ruptures catastrophiques. Il y a donc la possibilité d’arrêter le ventilateur quand les vibrations dépassent le niveau préétabli et de programmer une intervention de maintenance pour remplacer les parties endommagées, d’effectuer un nettoyage des pales (les dépôts pas uniformes produisent déséquilibre et, par conséquent, vibrations), de contrôler le fixage du ventilateur, etc. 1. DESCRIPTION TECNIQUE DU SYSTEME 1.1 IDENTITE Pour chaque ventilateur il est prévue l’installation d’un capteur de vibrations sismique sur la caisse selon n'importe quelle direction radiale. Le signal produit par le capteur tourne autour d’un moniteur électronique d'élaboration. La liaison est effectuée par un câble blindé de section convenable (jusqu’à 200 mètres 2x1 mm1 2 - jusqu'à 400 mètres 2x1,5 mm2 - jusqu'à 800 mm 2x2,5 mm2). Le moniteur électronique est normalement situé en position barycentrique par rapport au tronçon de tunnel où les ventilateurs contrôlés sont installés. 1.2 CAPTEURS DE VIBRATIONS 1.2.1Type de capteur Le capteur est de type sismique électrodynamique (velocimètre) et permet de monitorer le paramètre vitesse de vibration; il ne sont pas prévus à l’intérieur circuits d’amplification ou de linéarisation du signal. 1.2.2Champ de fréquence La réponse en fréquence du capteur est linéaire dans le champ de 10 à 1000 Hz. 1.2.3Limites thermiques Les capteurs doivent pouvoir opérer correctement dans le champ de température de-20° à 100°.
