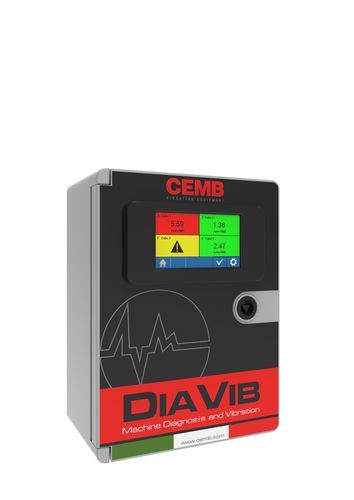

Système de surveillance de vibration DIAVIB

d'état et diagnosticd'état pour machined'accélération

Panoramique
Système de surveillance des vibrations basé sur la mesure, l'affichage et l'analyse des vibrations pour identifier les anomalies, optimiser la maintenance, améliorer l'efficacité des processus et réduire les arrêts machine.

Configurations disponibles

• PROVIB – L (Unité locale) peut gérer jusqu'à 8 CUBE tri‑axiaux
• PROVIB – M (Unité master) peut gérer jusqu'à 5 unités locales avec 24 CUBE au total
• PROVIB – C (Unité Combi) combine les fonctions d'une unité Locale et d'une unité Master

Avantages

• Installation facile : câblage minimal et pas de logiciel ou licence supplémentaire requis
• Compact, modulaire et flexible : s'adapte à des installations de tailles et configurations variées
• Efficacité opérationnelle : réduit les temps d'arrêt et les coûts de maintenance, améliorant la productivité globale
• Sécurité : protection des données par clés chiffrées, protocoles sécurisés et accès multi‑niveaux

Données techniques (résumé)
PROVIB - L
Dimensions (mm) : 330 x 250 x 130
Caractéristiques environnementales : IP 65, ABS/Polyester - usage extérieur, pas d'exposition au soleil direct
Alimentation : 110-230 VAC (1 A)
Capteurs CUBE gérés : 8 (locaux)
Unités locales gérées : -
Ports Ethernet : 1 (LAN)
EDGE computing : -
Stockage local : -
Web Dashboard : -
Accès Cloud : -
Communication sans fil : -
Écran tactile (option) : 4,3” (pour CUBE locaux) Valeurs temps réel - Trend (24h)
Fonctions additionnelles : Diagnostic machine - Gestion des alarmes - Configurations CUBE

PROVIB - M
Dimensions (mm) : 400 x 300 x 190
Caractéristiques environnementales : IP 65, ABS/Polyester - usage extérieur, pas d'exposition au soleil direct
Alimentation : 110-230 VAC (3 A)
Capteurs CUBE gérés : 24 (distants)
Unités locales gérées : 5
Ports Ethernet : 2 (LAN-WAN)
EDGE computing : Oui (AL300)
Stockage local : 4 GB RAM + 8 GB FLASH (extensible)
Web Dashboard : Analyse vibration avancée - Trend - FFT Waterfall - Diagnostic machine
Fonctions additionnelles : Gestion alarmes - Statistiques - Export des données et sauvegarde
Accès Cloud : Oui, disponible par abonnement (même interface que le Web Dashboard)
Communication sans fil : Wi‑Fi - Modem 3G/4G (optionnel)
Écran tactile (option) : -

PROVIB - C
Dimensions (mm) : 400 x 300 x 190
Caractéristiques environnementales : IP 65, ABS/Polyester - usage extérieur, pas d'exposition au soleil direct
Alimentation : 110-230 VAC (3 A)
Capteurs CUBE gérés : 24 (dont jusqu'à 8 locaux)
Unités locales gérées : 5
Ports Ethernet : 2 (LAN-WAN)
EDGE computing : Oui (AL300)
Stockage local : 4 GB RAM + 8 GB FLASH (extensible)
Web Dashboard : Analyse vibration avancée - Trend - FFT Waterfall - Diagnostic machine
Fonctions additionnelles : Gestion alarmes - Statistiques - Export des données et sauvegarde
Accès Cloud : Oui, disponible par abonnement (même interface que le Web Dashboard)
Communication sans fil : Wi‑Fi - Modem 3G/4G (optionnel)
Écran tactile (option) : 4,3” (pour CUBE locaux) Valeurs temps réel - Trend (24h)

Remarques
Les presse‑étoupes sont fournis détachés et doivent être montés par l'installateur.
Pour les versions avec modem, la carte SIM n'est pas incluse et est à la charge du client.

Caractéristiques / spécifications techniques

• Indice de protection : IP 65 (ABS/Polyester), adapté à l'extérieur mais pas à une exposition au soleil direct
• Alimentation : 110-230 VAC (varie selon la version, ex. 1 A pour L, 3 A pour M/C)
• Capacité capteurs : de 8 (local) jusqu'à 24 (distants/total) selon la configuration
• Réseaux : ports Ethernet (1 pour L ; 2 LAN-WAN pour M/C), Wi‑Fi et modem 3G/4G en option
• Edge computing : présent sur les versions M et C (module AL300)
• Stockage local : 4 GB RAM + 8 GB FLASH (extensible) sur M et C
• Web Dashboard : analyse vibration avancée, trend, FFT waterfall, diagnostic machine, gestion des alarmes, statistiques, export des données et sauvegarde (fonctionnalités complètes sur M/C)
• Accès Cloud : disponible par abonnement (même interface que le Web Dashboard)
• Écran tactile optionnel : 4,3” pour affichage local des valeurs temps réel et des tendances (24h)
