Transducteur de déplacement linéaire T-NC

à potentiomètreà sortie DC

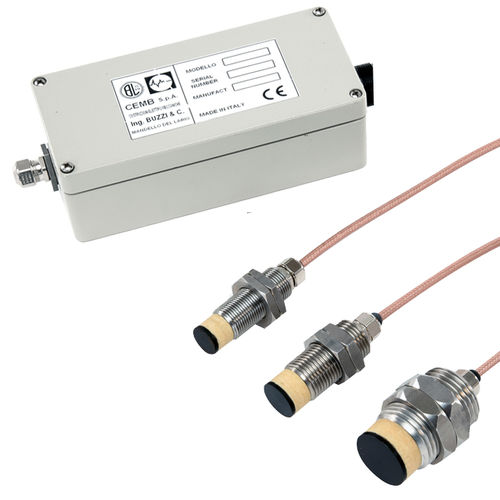

Le capteur de proximité CEMB T-NC détecte le déplacement d'une cible faisant face au capteur. Les différentes dimensions du capteur permettent de l'utiliser pour la détection de différentes plages de mesure. Le principe de fonctionnement est basé sur la génération d'un champ haute fréquence, rayonné par la sonde, qui induit un courant de Foucault dans la cible face à la sonde elle-même. L'intensité de ce courant de Foucault dépend directement de l'entrefer de la sonde et il est converti en un signal électrique traité par le convertisseur. Le transducteur à courant de Foucault est utilisé pour la mesure sans contact du déplacement et de la dilatation des machines tournantes. Les caractéristiques structurelles de la sonde permettent son installation dans un environnement particulièrement lourd, en présence de vapeur, d'huile et d'agents agressifs (typiquement sur les turbines à vapeur, les turbines à gaz, les compresseurs, etc.) Ces transducteurs sont composés d'une sonde ST-NC/16, ST-NC/20 ou ST-NC/30 et d'un convertisseur T-NC contenus dans un boîtier en aluminium moulé sous pression, équipé d'un connecteur (selon les normes MIL) pour la connexion du transducteur au système d'acquisition
