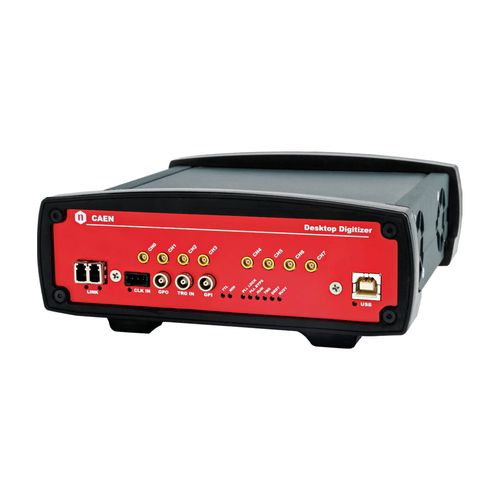

Numériseur jusqu'à 3.2 GS/s DT5743

8 canaux12 bitsPCIe

Le Mod. DT5743 est un module de bureau abritant un numériseur à condensateur commuté 8 voies 12 bits 3,2 Géch/s, avec une dynamique d'entrée de 2,5 Vpp, issu de la collaboration avec le CEA/IRFU & CNRS/IN2P3/LAL et basé sur la puce SAMLONG. Un DAC programmable sur chaque canal permet d'ajuster l'offset DC dans la gamme de ±1.25 V. Les signaux d'entrée analogiques sont continuellement échantillonnés dans les SAMLONG (intervalles d'échantillonnage jusqu'à 312,5 ps) dans une mémoire tampon analogique circulaire (1024 cellules). Lorsqu'un signal de déclenchement arrive, tous les tampons de mémoire analogique sont gelés et ensuite numérisés avec une résolution de 12 bits dans un tampon de mémoire numérique. Pendant le processus de conversion analogique-numérique, le DT5743 ne peut pas gérer d'autres déclenchements (temps mort : 125 us). La mémoire tampon permet de stocker jusqu'à 7 événements complets pour chaque canal (1 événement = 1024x12 bits). La mémoire tampon peut être lue par USB ou par liaison optique simultanément à l'écriture d'événements successifs. Le module dispose d'une entrée d'horloge en face avant et d'une PLL pour la synthèse d'horloge à partir de références internes/externes. Le DT5743 prend en charge la synchronisation multicarte, ce qui permet de synchroniser toutes les mémoires à condensateur commuté sur une source d'horloge commune et d'assurer l'alignement des horodatages de déclenchement. Une fois synchronisées, toutes les données seront alignées et cohérentes sur plusieurs cartes DT5743
