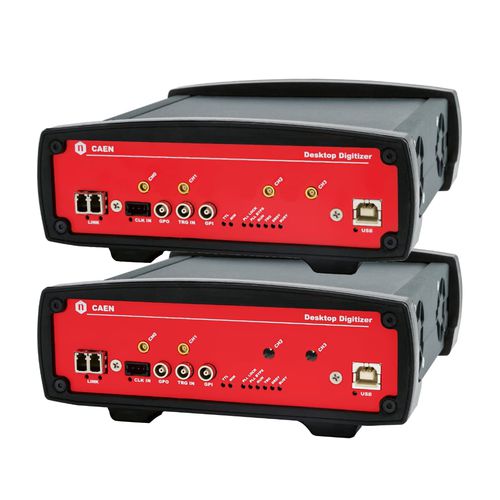

Numériseur jusqu'à 100 MS/s DT5724

2 canaux4 canaux14 bits

Le DT5724 est un numériseur capable d'enregistrer des formes d'ondes et d'exécuter des algorithmes avancés pour le traitement numérique des impulsions en ligne (DPP), l'analyse de la hauteur des impulsions et la fenêtre d'acquisition dynamique. Les données sont lues par un CAN Flash, d'une résolution de 14 bits et d'un taux d'échantillonnage de 100 MS/s, qui convient parfaitement aux détecteurs à haute résolution tels que le silicium, le HPGe ou les scintillateurs inorganiques tels que le NaI ou le CsI couplés à des préamplificateurs sensibles à la charge. Dans le mode d'enregistrement des formes d'onde, des algorithmes de suppression du zéro sont également mis en œuvre pour réduire le débit de données. L'acquisition peut être indépendante des canaux et il est possible de mettre en place une logique de coïncidence/anticoïncidence entre les différents canaux et un veto/gating externe. Plusieurs cartes peuvent être synchronisées pour construire des systèmes complexes. Dans le cas du mode DPP, les données peuvent être sauvegardées en mode liste horodatée pour prendre en charge des taux d'entrée plus élevés et améliorer les performances de débit. Les événements accumulés peuvent être rejetés ou sauvegardés pour une analyse hors ligne. L'acquisition en mode DPP-PHA est entièrement contrôlée par les logiciels CoMPASS et MC2Analyzer, qui gèrent les paramètres de l'algorithme, construisent les tracés et enregistrent les spectres d'énergie et de temps pertinents. Dans le cas du mode d'enregistrement des formes d'onde, l'utilisateur peut utiliser les logiciels CAENScope et WaveDump pour accéder aux formes d'onde et les enregistrer. Pour le mode DPP-DAW, un démo c contrôle entièrement l'acquisition, le tracé et la sauvegarde des données.
