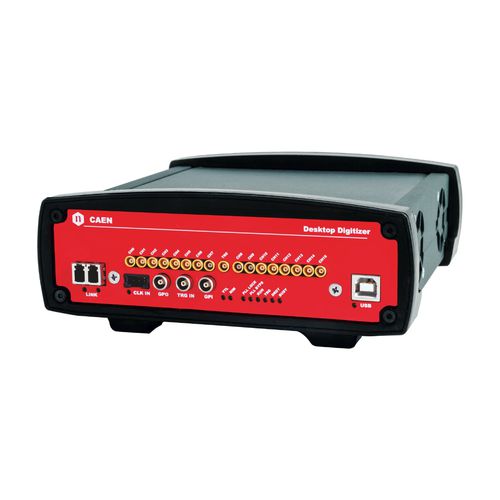

Numériseur jusqu'à 5 GS/s DT5742

16 canaux12 bitsPCIe

Le Mod. DT5742 est un module de bureau abritant un numériseur à condensateur commuté 16+1 canaux 12 bits 5 Géch/s. La dynamique d'entrée est de 1 Vpp sur des connecteurs coaxiaux MCX asymétriques. La plage dynamique d'entrée est de 1 Vpp sur des connecteurs coaxiaux MCX à extrémité unique (convertisseur numérique d'absorption de 16 bits sur chaque canal pour contrôler le décalage de courant continu). Le numériseur est basé sur la puce DRS4 (Domino Ring Sampler) du Switched Capacitor Array. Cette technologie repose sur une série de 1024 condensateurs (mémoire analogique) dans lesquels le signal d'entrée analogique est continuellement échantillonné de manière circulaire. La fréquence d'échantillonnage est de 5 GHz par défaut et peut être programmée à 2,5 GHz, 1 GHz et 750 MHz. La conversion analogique-numérique n'est pas simultanée à la phase d'échantillonnage de la puce, et elle démarre dès que la condition de déclenchement est remplie, produisant ainsi un temps mort de 110 μs dans le cas où seules les entrées analogiques sont numérisées, 181 μs lorsque le déclenchement rapide TR0 est également numérisé. Lorsque le déclencheur arrête l'échantillonnage de la puce DRS4 (phase de maintien), le tampon de la mémoire analogique est gelé et le contenu de la cellule est mis à la disposition du CAN 12 bits pour la conversion numérique. La mémoire numérique permet de stocker les événements ultérieurs, même si la lecture n'a pas encore commencé. De plus, comme les tampons de mémoire numérique fonctionnent comme des FIFO, l'activité de lecture à partir de l'USB ou de la liaison optique n'affecte pas les opérations d'écriture des événements suivants. Les sources de déclenchement disponibles sont les suivantes : Déclenchement externe, déclenchement sur le connecteur TRG-IN, commun à tous les groupes activés. Déclenchement local rapide (faible latence), déclenchement sur le connecteur TR0, commun à tous les groupes activés. Ce mode est appelé "rapide" ou "à faible latence" car la latence de déclenchement pour maintenir le DRS4 est réduite par rapport au déclenchement externe.
