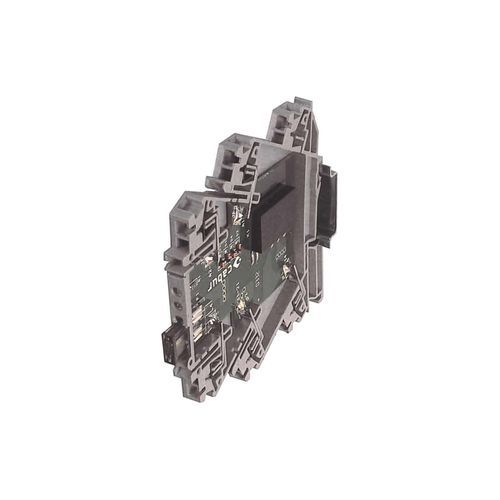

Relais électromécanique 24 Vcc XCKR16

1NO/NFPNPsur rail DIN

Description courte
Module relais électromécanique mono-canal XCKR16 de la série CKR, bobine 24 Vac/dc, contact SPDT (1 forme C) AgSnO2 6 A. Conçu pour montage sur rail avec bornes à ressort; non extractible.

Caractéristiques principales

• Relais non extractible
• Accepte commandes PNP et NPN
• Ponts enfichables disponibles pour distribution de potentiel
• Indication d'état : LED 'Input'
• Protection de la bobine : diode de roue libre

Remarques

• Fabricant et modèle du relais indicatifs ; les données techniques sont à considérer comme typiques
• Versions spéciales disponibles sur demande (disponibilité sur demande)
• Le contact de sortie est protégé par un fusible remplaçable de 7,5 A ; des valeurs inférieures peuvent être utilisées selon la charge et le câblage ; des valeurs supérieures à 7,5 A ne sont pas autorisées. Le fusible est adapté pour SELV ≤ 50 Vac et ≤ 75 Vdc
• Le module final doit toujours être protégé avec la plaque terminale CK/PT pour garantir un degré de protection IP20

Caractéristiques / Spécifications techniques

• Série : CKR
• Code : XCKR16
• Type : CKR16
• Code SH : 85364190
• Tension nominale d'entrée : 24 Vac/dc ±10%
• Tension de pull-in / drop-out : 18 V / 1,2 V
• Consommation : 15 mA ±10%
• Temps ON / OFF : 10 ms / 5 ms
• Circuit de protection (entrée) : diode de roue libre
• Bornier (entrée) : 2,5 mm² (ressort)
• Canaux d'entrée : 1 non extractible
• Type de contact (sortie) : SPDT, 1 forme C, AgSnO2
• Courant nominal (sortie) : 6 A (30 Vac)
• Courant continu / crête : 10 A pic
• Courant max fusible (sortie) : 7,5 A (fusible remplaçable)
• Type de connexion (sortie) : 2,5 mm², type ressort
• Dispositif de protection : fusible remplaçable
• Plage de température d'utilisation : -20…+60 °C
• Isolement entrée / sortie : 3 kVac / 60 s
• Degré de protection : IP00 / IP20 (avec section de fin)
• Catégorie surtension / Degré de pollution : II / 2
• Indication d'état : LED 'Input'
• Matériau boîtier : plastique UL94V-0
• Dimensions (L x H x P) : 6 x 91 x 100 mm
• Poids approximatif : 40 g
• Montage : sur rail, côte à côte (IEC60715/TH35-7.5)
• Section terminale : XCKPT
• Ponts enfichables disponibles : PTC/4/02 (2 pôles); PTC/4/03 (3 pôles); PTC/4/04 (4 pôles); PTC/4/05 (5 pôles); PTC/4/10 (10 pôles); PTC/4/00 (42 pôles)
