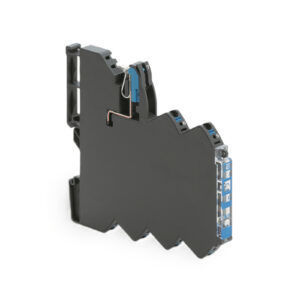

Disjoncteur 2 voies CEP

contre les surintensitéstélécommandéélectronique

Conformément à la nouvelle norme EN 60204-1, il est obligatoire de prévoir une protection contre les surintensités pour les câbles de ligne SELV-PELV. La norme exige que les dispositifs de protection contre les surintensités sur la ligne 24 Vcc éliminent les défauts avant que la tension de commande et de contrôle de 24 Vcc ne tombe en dessous de 21,6 V, ce qui, dans le cas contraire, couperait l'alimentation du système de commande et empêcherait l'activation des fonctions d'urgence et de sécurité.<br><br>Conformément aux normes EN 60204-1 et EN 61131-1 et -2, la protection contre les surintensités sur les lignes SELV-PELV doit être capable d’éliminer les courts-circuits en moins de 10 ms et les surintensités dangereuses en moins de 5 secondes. L’utilisation d’alimentations présentant une capacité de surintensité de sortie élevée, associée à des dispositifs de protection précis et rapides, facilite l’élimination des défauts avant que la tension de 24 V ne descende en dessous de 21,6 V, empêchant ainsi la coupure de l’alimentation des commandes.<br><br>Les fusibles et les disjoncteurs miniatures (MCB) installés sur les lignes 24 Vcc présentent des caractéristiques de déclenchement I²t qui ne sont pas adaptées à l’élimination des défauts avec la rapidité et la précision requises. De plus, les fusibles peuvent être remplacés par des modèles différents, ce qui modifie le comportement de la protection et compromet la sécurité du système.<br><br>Une bonne coordination du circuit dans lequel la protection contre les surintensités est installée doit tenir compte de la résistance totale de la ligne :<br>R_total = R_connexions + R_câbles + R_protection + R résiduelle de la charge défectueuse.<br><br>La résistance totale doit toujours permettre au courant de déclenchement garanti du dispositif de protection de circuler dans le circuit. Il est essentiel d’éviter de sous-dimensionner le dispositif de protection (ce qui pourrait provoquer des déclenchements intempestifs dus aux courants d’appel de la charge) ou de le surdimensionner (ce qui augmenterait le temps de déclenchement).<br><br>L’ensemble du circuit — comprenant l’alimentation, la protection contre les surintensités, les câbles et les raccordements — doit être conçu pour garantir une coupure en toute sécurité des surintensités en moins de 5 secondes, avant que la tension de 24 Vcc ne descende en dessous de 21,6 Vcc.<br><br>Cette condition peut être satisfaite en utilisant les alimentations des séries Cabur CSF et CSG, conçues pour fournir un courant de sortie élevé (> +50 % du courant nominal pendant plus de 5 secondes), associées aux dispositifs électroniques de protection contre les surintensités du système CEP, qui offrent une précision et une rapidité bien supérieures à celles des disjoncteurs miniatures (MCB) et des fusibles, dont le temps de déclenchement est indépendant de la température ambiante et qui peuvent être réarmés localement ou à distance.<br><br>Caractéristiques des dispositifs de protection<br><br>Les disjoncteurs miniatures (MCB) présentent deux courbes de déclenchement distinctes : thermique et magnétique.<br><br>Le déclencheur magnétique ne se déclenche qu’en cas de court-circuit, avec différentes courbes I/t. Les déclencheurs thermiques ont la même courbe de déclenchement quelle que soit la courbe caractéristique du disjoncteur miniature, et en cas de surcharge, ils se comportent comme indiqué sur la figure 2 :<br><br>Les courants de surcharge de 1,13 × In sont dissipés en plus d’une heure.<br><br>Les surintensités supérieures à 1,45 × In provoquent un déclenchement en quelques minutes.<br><br>L’interruption des courts-circuits est assurée par le déclencheur magnétique, dont le temps de déclenchement varie entre 0,01 et 0,1 seconde. Cependant, cela nécessite des courants très élevés que l’alimentation utilisée peut ne pas être en mesure de fournir.<br><br>Par exemple, un disjoncteur C5 utilisé en courant continu nécessite plus de 70 A pour un déclenchement garanti — un courant que seules des alimentations dont le courant nominal est bien plus élevé (par exemple 40 A, et pas toutes) peuvent fournir, et qui n’est certainement pas fournissable par des alimentations de 10 A.<br><br>Lorsque l’on utilise des disjoncteurs comme dispositifs de protection contre les surintensités, si l’alimentation présente un courant de surcharge égal à 1,2 fois son courant nominal, le coupure se produira au bout de 20 à 60 minutes. Avec un courant égal à 2,5 fois la valeur nominale, le déclenchement se produira entre 25 secondes et 2 minutes, en fonction de la température ambiante.<br><br>Ces délais sont trop longs pour garantir la stabilité de la tension de 24 V, la protection des câbles et la sélectivité de la protection. En cas de défaut, jusqu’à ce que la protection se déclenche, l’alimentation reste surchargée à plus de In × 1,5 pendant plus de 5 secondes, et la tension de 24 V chute en dessous de 21,6 V, privant ainsi d’alimentation les fonctions normales — et en particulier les fonctions de sécurité.<br><br>Sélectivité de la protection<br><br>En cas de surcharge ou de court-circuit, seul le circuit défectueux est déconnecté par son dispositif de protection dédié, sans affecter l’alimentation des autres charges.<br><br>Cette fonction est assurée par l’utilisation d’alimentations à haute capacité de surintensité, associées à des dispositifs de protection rapides et précis.<br><br>Système CEP – Système intelligent de contrôle du courant<br><br>Le CEP « détecte » les surintensités au seuil le plus bas et le plus précis possible et coupe le circuit défectueux dans les plus brefs délais.<br><br>Pour une flexibilité maximale, le système CEP permet de régler 10 courants de déclenchement compris entre 1 A et 10 A par paliers de 1 A, ainsi que 3 courbes de déclenchement : « Rapide – Normal – Tardif” (voir fig. 3).<br><br>L’état de la protection est indiqué par deux LED et une sortie transistorisée d’alarme à distance. La charge peut être activée/désactivée à l’aide du bouton-poussoir frontal (fig. 5) ou via une commande à distance par API.<br><br>La possibilité de contrôler chaque canal séparément est particulièrement utile lors de l’installation, car les composants peuvent être activés et testés individuellement. Dans les grands systèmes, la commande à distance permet d’activer progressivement différentes charges, évitant ainsi de multiples surcharges simultanées lors du démarrage du système.<br><br>La possibilité de déconnecter manuellement la charge offre une sécurité supplémentaire. Même si une réinitialisation à distance des protections est commandée, la charge restera inactive, ce qui permet d’éviter toute situation dangereuse.<br>
