Filtre à air

à particulesen panneauxpour installations de traitement d'air

Présentation
Filtres minipleat de dernière étape pour systèmes de ventilation et traitement d'air de salles propres. Conçus pour répondre aux exigences des environnements classés (médical, pharmaceutique, chimique, laboratoires) nécessitant une élimination fine des particules. Conforme aux classes de performance EN 1822:2009.

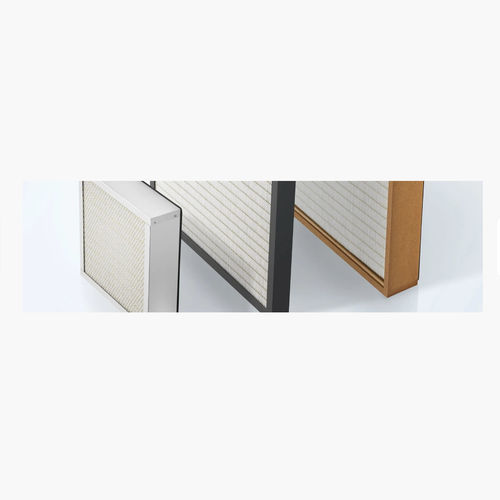

Construction
Média plissé minipleat avec séparateurs (feuille aluminium, fils de coton ou colle) monté dans un cadre rigide. Options de cadre : MDF (bois), aluminium ou tôle galvanisée. Joint avant élastique en polyuréthane pour une étanchéité d'installation.

Classe de filtration

• H10, H11, H12, H13, H14, U15 — selon EN 1822:2009

Dimensions standard

• Dimensions du cadre (largeur × hauteur) : 305 × 305 mm ; 305 × 610 mm ; 457 × 457 mm ; 610 × 610 mm
• Épaisseurs de cadre disponibles : 68 mm, 78 mm, 150 mm, 292 mm

Matériau
Papier imperméable haute efficacité en fibres de verre micro-enveloppées combinées à des fibres synthétiques, conçu pour des performances stables et résistance à l'humidité.

Données techniques (tableau)
Les colonnes correspondent à des variantes de construction typiques (exemples) : Variante A — épaisseur cadre 78 mm / minipleat 58 mm ; Variante B — épaisseur cadre 150 mm / minipleat 120 mm ; Variante C — épaisseur cadre 292 mm / minipleat 120 mm.
CLASSE DE FILTRE | Variante A | Variante B | Variante C
Épaisseur du cadre (mm) | 78 | 150 | 292
Épaisseur minipleat (mm) | 58 | 120 | 120
Type 610 x 610 mm — Débit d'air (m³/h) | 670 | 1920 | 1920
Type 305 x 610 mm — Débit d'air (m³/h) | 335 | 950 | 950
Type 305 x 305 mm — Débit d'air (m³/h) | 155 | 440 | 440
Perte de charge initiale (Pa) | 150 | 250 | 250
Perte de charge finale recommandée (Pa) | 450 | 550 | 550
Température maximale d'exploitation (°C) | 80 | 80 | 80

Application

• Utilisés comme filtres de dernière étape dans les systèmes CVC et de ventilation pour les environnements exigeant une qualité d'air élevée : établissements médicaux, production pharmaceutique, procédés chimiques, laboratoires et environnements contrôlés similaires.

Caractéristiques techniques

• Classes de filtre : H10–H14, U15 (EN 1822:2009)
• Dimensions du cadre : 305×305, 305×610, 457×457, 610×610 mm
• Épaisseurs de cadre : 68, 78, 150, 292 mm
• Épaisseurs minipleat : 58 mm, 120 mm
• Exemples de débits (H13) : 610×610 mm — 670 / 1920 / 1920 m³/h (variantes A/B/C) ; 305×610 mm — 335 / 950 / 950 m³/h ; 305×305 mm — 155 / 440 / 440 m³/h
• Perte de charge initiale : typ. 150–250 Pa selon construction
• Perte de charge finale recommandée : typ. 450–550 Pa selon construction
• Température maximale d'exploitation : 80 °C
• Média filtrant : papier imperméable en fibre de verre haute efficacité avec fibres synthétiques
