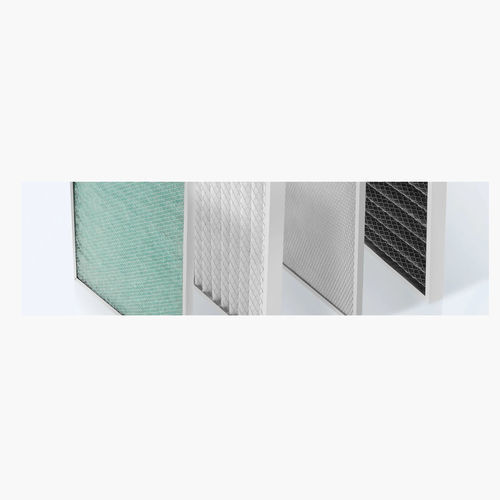

Groupe de filtration à plaques ePM10

en panneauxà airrésistant à la corrosion

Présentation
Les filtres cassette sont couramment utilisés comme premier niveau de filtration dans les unités de climatisation et de ventilation. Les variantes de production comprennent un média plat ou plissé (z-line) pour augmenter la surface de filtration. Selon les dimensions, des éléments de renfort complémentaires peuvent être installés. Une étiquette de dimensionnement sur le cadre facilite l'identification du produit.

Construction

• Filtres cassette — média plat : Cadre en tôle galvanisée garantissant une résistance durable à la corrosion. Le média filtrant est positionné entre deux grilles de soutien en tôle galvanisée qui stabilisent le média. Le cadre est fermé par un rivet aveugle.
• Filtres cassette — matériau plissé (z-line) : Cadre en tôle galvanisée. Le média est plissé mécaniquement et fixé sur une grille de soutien en tôle galvanisée ; le cadre est fermé par rivets aveugles et soudage par induction.

Normes

• ISO 16890
• PN EN 779:2012

Classement feu

• F1 selon DIN 53438

Dimensions standard
Cadre en tôle galvanisée, plastique ou carton :

• 592 x 592 mm
• 287 x 592 mm
• 625 x 500 mm

Épaisseur du cadre

• Courantes : 20 mm, 25 mm
• Aussi : 50 mm, 96 mm, 100 mm (plage 6–100 mm)

Matériaux
Les médias filtrants sont constitués de fibres polyester ou polypropylène disposées avec une structure progressive afin d'assurer un bon compromis entre efficacité de séparation et perte de charge.

Filtres cassette avec pli thermodurcissable (sans treillis acier)
Solution technique utilisant un non-tissé traité thermiquement pour produire des plis rigides qui peuvent être insérés dans le cadre sans treillis acier. Avantages : réduction de poids et surface de filtration augmentée tout en conservant les performances requises.

Structure

• Hauteur de pli : 20–100 mm
• Épaisseur du cadre : 6–100 mm (typiquement 20–100 mm)
• Type de cadre : acier galvanisé, plastique ou carton

Données techniques — filtres cassette

• Classification (PN–EN 779:2012) : G3 | G4 | M5
• Efficacité de filtration (ISO 16890) : G3 : ISO Coarse ; G4 : ISO Coarse ; M5 : ePM10 35–70 %
• Dimensions de référence du cadre (mm) : 592 x 592 pour références courantes
• Construction : plat ou plissé selon l'épaisseur
• Débit d'air (typ. par 592 x 592) : ~2500 m³/h
• Perte de charge initiale (Pa) : G3 : 20–45 ; G4 : 30–55 ; M5 : 50–75
• Perte de charge finale recommandée (Pa) : G3/G4 : 250 ; M5 : 450
• Température de service maximale : cadre plastique 80 °C ; cadre métallique 100 °C
• Plage d'épaisseur du cadre (mm) : 6–100

Remarque
Les valeurs de performance finales sont précisées dans l'offre ou à la commande en fonction des mesures et de la configuration choisie.

Application

• G2, G3, G4, M5 — utilisation dans les unités HVAC pour locaux présentant des exigences moyennes de pureté de l'air (ex. : hôtels, bureaux, centres commerciaux).

Caractéristiques / spécifications techniques

• Type de produit : Filtres cassette (média plat ou plissé / z-line)
• Normes : ISO 16890 ; PN EN 779:2012
• Classement feu : F1 selon DIN 53438
• Matériaux du cadre : tôle galvanisée, plastique, carton
• Tailles standard du cadre : 592 x 592 mm ; 287 x 592 mm ; 625 x 500 mm (tailles spéciales sur demande)
• Options d'épaisseur de cadre : 6–100 mm (courantes : 20, 25, 50, 96, 100 mm)
• Hauteur de pli : 20–100 mm
• Médias filtrants : fibres polyester ou polypropylène à structure progressive
• Débit d'air typique par 592 x 592 : ~2500 m³/h
• Perte de charge initiale typique : G3 : 20–45 Pa ; G4 : 30–55 Pa ; M5 : 50–75 Pa
• Perte de charge finale recommandée : G3/G4 : 250 Pa ; M5 : 450 Pa
• Température max. d'utilisation : cadre plastique 80 °C ; cadre métallique 100 °C
• Fabricant : BWF Envirotec — dimensions non standard disponibles sur demande ou selon plans client.
