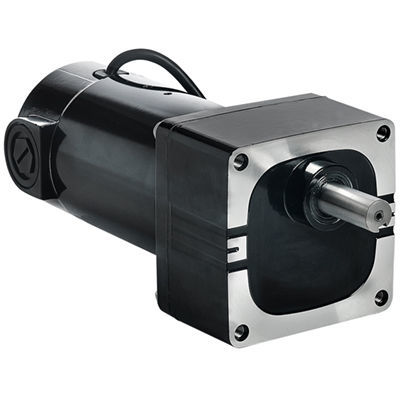

Motoréducteur DC Model 6251

planétaireà arbres parallèles50 W...100 W

Produit Le modèle 6251 est un réducteur-moteur CC à arbres parallèles de la série Metric 33A-W, conçu pour des applications industrielles nécessitant une transmission de puissance compacte et des caractéristiques de vitesse et de couple définies.

Spécifications
Vitesse : 125 tr/min
Couple nominal : 3,0 Nm (27 lb-in)
Couple de pic : 5,2 Nm (47 lb-in)
Puissance : 54 W (0,0714 HP)
Tension : 180 V CC
Courant : 0,41 A
Rapport de réduction : 13,8
Charge radiale admissible : 290 N (65 lbs)
Longueur XH : 224 mm (8,81 in)
Poids : 5,4 kg (11,75 lbs)
Réf. schéma de connexion : 07410097
Code type produit : 33A5BEPM-W2

Téléchargements & Schémas
Dessins CAO (PDF, DWG, STEP), schéma de câblage et fiches de sécurité disponibles sur la fiche produit.

Caractéristiques standard
Les performances des modèles 180 V sont basées sur une utilisation avec un variateur à hacheur contrôlé par SCR non filtré (facteur de forme = 1,6).
Disponibilité
Quantité de commande : 1–25 unités.

Caractéristiques techniques

• Série : Metric 33A-W
• Modèle : 6251
• Vitesse : 125 tr/min
• Couple nominal : 3,0 Nm (27 lb-in)
• Couple de pic : 5,2 Nm (47 lb-in)
• Puissance : 54 W (1/14 HP ; HPDecimal 0,0714)
• Tension : 180 V CC
• Courant : 0,41 A
• Rapport de réduction : 13,8
• Charge radiale : 290 N (65 lbs)
• Longueur XH : 224 mm (8,81 in)
• Poids : 5,4 kg (11,75 lbs)
• Référence schéma de connexion : 07410097
• Code type produit : 33A5BEPM-W2
