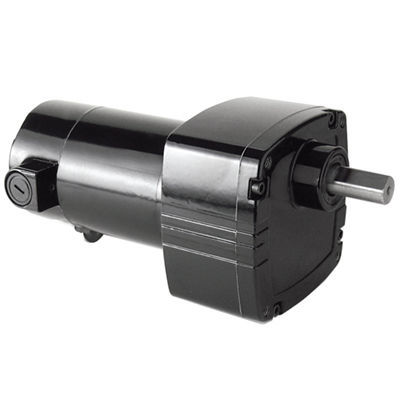

Motoréducteur DC Model 1395

à denture droiteà engrenage hélicoïdalà arbres parallèles

Produit
Motoréducteur CC à arbre parallèle Modèle 1395 de la série métrique 24A‑D, destiné aux applications industrielles nécessitant un montage compact, un couple de démarrage élevé et un contrôle de la vitesse.

Caractéristiques standard

• Filetages de fixation métriques et dimensions d'arbre d'entraînement métriques.
• Moteur 24A fournissant un couple de démarrage élevé, une vitesse réglable et des performances prévisibles dans diverses conditions d'utilisation.
• Carter de transmission non ventilé.
• Joints à lèvre industriels sur les arbres moteur et de sortie.
• Roulement à aiguilles sur l'arbre de sortie pour augmenter la capacité de charge radiale et la durée de vie.
• Engrenages lubrifiés en permanence à l'huile pour une longue durée de vie.
• Engrenage hélicoïdal en thermoplastique renforcé à l'étage d'entrée pour réduire le bruit et engrenages droits en acier trempé aux étages suivants pour un couple de sortie élevé.
• Pignon hélicoïdal usiné avec précision sur l'arbre moteur pour une résistance maximale et un minimum de bruit.
• Les performances des modèles 180V sont basées sur l'utilisation d'un variateur de vitesse SCR non filtré (facteur de forme = 1,6).

Téléchargements disponibles / Types de plans

• INFM0015-B : PDF / DWG / STEP (plans CAO pour le modèle 1395)
• Schéma de câblage : 07410097 (schéma disponible)
• Fiche de données de sécurité : fiche de données de sécurité Texaco Rando (SDS associée)

Accessoires optionnels

• Kit équerre L pour types métriques 30R, 33A, 30R-D, 24A-D, 24A-Z (modèle 1968)
• Kit IP‑44 pour moteurs 24A (modèle 0976)

Disponibilité
Quantité de commande : 1-25.

Caractéristiques techniques

• Vitesse (tr/min) : 29
• Couple nominal (Nm) : 4,1
• Couple nominal (lb-in) : 40
• Couple de pointe (Nm) : 6,2
• Couple de pointe (lb-in) : 55
• Puissance (W) : 23
• Puissance (HP) : 1/32
• Tension (V) : 180
• Intensité (A) : 0,18
• Rapport de réduction : 60
• Charge radiale (N) : 285
• Charge radiale (lbs) : 65
• Longueur XH (mm) : 171
• Longueur XH (inch) : 6.72
• Masse (kg) : 2,0
• Masse (lbs) : 4,5
• Schéma de connexion : 07410097
• Type de produit : 24A4BEPM-D3
• HPDecimal : 0,0312
