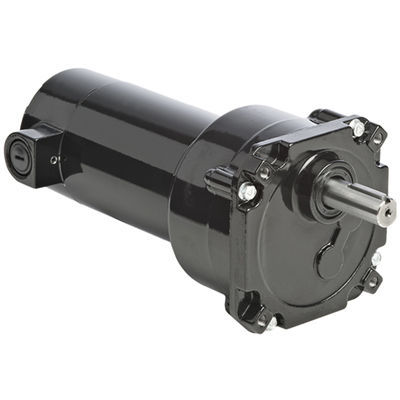

Motoréducteur DC Model 1163

à balaisà denture droiteà engrenage hélicoïdal

Présentation du produit
Réducteur-moteur CC à arbre parallèle série métrique 24A-Z, modèle 1163. Le moteur 24A fournit un couple de démarrage élevé, une vitesse réglable et des performances constantes dans différentes conditions d'utilisation. Le carter d'engrenage est non ventilé et les engrenages sont lubrifiés en permanence pour une longue durée de vie.

Spécifications

• Vitesse (rpm) : 9,6
• Couple nominal (Nm) : 11,3
• Couple nominal (lb-in) : 100
• Couple de crête (Nm) : 13
• Couple de crête (lb-in) : 115
• Puissance (W) : 23
• Puissance (HP) : 1/32
• Tension : 180 V CC
• Courant : 0,18 A
• Rapport de réduction : 180
• Charge radiale (N) : 555
• Charge radiale (lbs) : 125
• Longueur XH (mm) : 199
• Longueur XH (inch) : 7,82
• Poids (kg) : 2,3
• Poids (lbs) : 5
• Schéma de connexion : 07410097
• Type de produit : 24A4BEPM-Z4
• HPDecimal : 0,0312

Caractéristiques standard

• Filetages de fixation métriques et dimensions d'arbre moteur métriques.
• Le moteur 24A offre un couple de démarrage élevé, une vitesse réglable et des performances prévisibles dans une gamme de conditions d'exploitation.
• Carter d'engrenage non ventilé pour protection des composants internes.
• Joints à lèvre industriels sur l'arbre moteur et l'arbre de sortie.
• Porte-aiguille sur l'arbre de sortie pour augmenter la capacité de charge radiale et la durée de vie.
• Engrenages lubrifiés en permanence avec huile pour des intervalles de maintenance prolongés.
• Large pignon hélicoïdal thermoplastique renforcé à l'étage d'entrée pour un fonctionnement silencieux et engrenages en acier trempé aux étages suivants pour un couple de sortie élevé et une longue durée de vie.
• Pignon hélicoïdal usiné avec précision sur l'arbre moteur pour une solidité maximale et un bruit minimal.
• Roulements à billes testés en bruit et lubrifiés en permanence.
• Roulement verrouillé minimisant le jeu axial.
• Les performances des modèles 180V sont basées sur l'utilisation avec un variateur SCR non filtré (facteur de forme = 1,6).

Plans et documents disponibles

• Dessins CAO : PDF, DWG, STEP disponibles pour le modèle 1163.
• Schéma de câblage : wiring-diagram-07410097 (référence).
• Fiche de données de sécurité : fiche de sécurité Texaco Rando (référence).

Accessoires optionnels

• Kit équerre L pour types métriques 30R, 33A, 30R-D, 24A-D, 24A-Z (modèle 1968).
• Kit équerre L pour moteurs 30R et 33A, 30R-D, 22B-D, 22B-Z, 24A-D, 24A-Z et motoréducteurs 33A-Z (modèle 5968).
• Kit IP-44 pour moteurs 24A (modèle 0976).

Commandes et pièces associées

• Variateurs de vitesse DC SCR non filtrés compatibles (exemples sur les pages : 0865, 0866).
• Pièces de rechange et balais pour la série 24A (numéros de pièce d'exemple référencés dans la documentation).

Spécifications techniques

• Vitesse : 9,6 rpm
• Couple nominal : 11,3 Nm (100 lb-in)
• Couple de crête : 13 Nm (115 lb-in)
• Puissance : 23 W (1/32 HP, HPDecimal 0,0312)
• Tension : 180 V CC
• Courant : 0,18 A
• Rapport de réduction : 180
• Charge radiale : 555 N (125 lbs)
• Longueur XH : 199 mm (7,82 in)
• Poids : 2,3 kg (5 lbs)
• Référence schéma de connexion : 07410097
• Type de produit : 24A4BEPM-Z4
