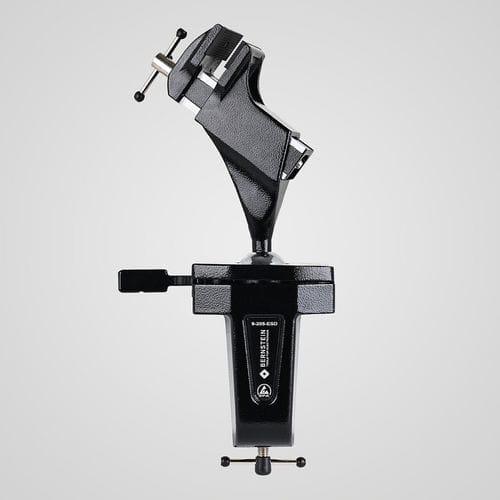

Étau de machine 9-205-ESD

manuelà palette interchangeableà vis

L'étau à rotule ESD SPANNFIX est un étau sphérique dissipatif, rotatif, conçu pour un serrage sécurisé sur établis et pour une utilisation en zones protégées contre les décharges électrostatiques (ESD). Il offre un verrouillage progressif et un déclenchement rapide pour un positionnement ergonomique des pièces à usiner.

Caractéristiques

• Rotule de précision 360° réglable, verrouillage progressif, déclenchement rapide
• Pour serrage sur établi (épaisseur de table max 80 mm)
• Mâchoires plastiques ESD 50 mm avec prise (mâchoires petites standard)
• Largeur de serrage 70 mm, profondeur de serrage 38 mm, pression de serrage 1470 N
• Inclinaison ±45°
• Pièces de rechange : mâchoires, article 9-900-E50-ESD (paire)
• Aluminium moulé avec peinture poudre ESD noire, dissipatif 10^7 à 10^8 Ω
• Dimensions env. 310 x 170 x 75 mm
• Poids env. 1450 g

Domaine d'application
Une légère pression sur le levier suffit pour aligner la pièce serrée de manière progressive dans toute position de travail raisonnable. Le réglage individuel de la hauteur de travail assure une posture ergonomique pour le travail en station debout (perçage, sciage, meulage, fraisage, découpe, etc.). Des mâchoires interchangeables sont disponibles (mâchoires plastiques 50 mm pour l'étau petit, mâchoires acier 100 mm pour l'étau grand). Des mâchoires de protection pour pièces sensibles existent en feutre, cuir, liège et caoutchouc. Les mâchoires à prisme (aluminium) conviennent pour le serrage de tubes. Les largeurs de mâchoire vont de 50 à 150 mm. Le serrage par vis peut être fixé aux établis, tables et plaques de base via quatre trous traversants de 9 mm.

Description technique
Couple maximal : sphère Ø 40 mm env. 24 Nm, sphère Ø 60 mm env. 100 Nm. Les versions ESD sont dissipatives (10^7 à 10^8 Ω) et adaptées aux zones protégées contre les décharges électrostatiques (EPA). Les sections de pied peuvent être connectées à une mise à la terre via un bouton-poussoir de 10 mm. Les pièces en aluminium moulé sont peintes en poudre ; les pièces en acier sont chromées et inoxydables. Le mouvement de la rotule peut être réglé via une vis de réglage sur le siège inférieur de la rotule (de lâche à très ferme). Pour les pièces à sécurité critique, les forces de maintien dépendent de l'application spécifique et des conditions physiques et peuvent différer des essais en laboratoire.

Caractéristiques techniques

• Numéro d'article : 9-205-ESD
• Dénomination commerciale : SPANNFIX
• Marque : Bernstein
• Largeur de serrage : 70 mm
• Profondeur de serrage : 38 mm
• Pression de serrage : 1470 N
• Mâchoires (petit standard) : mâchoires plastiques ESD 50 mm avec prise
• Mâchoires de rechange (paire) : article 9-900-E50-ESD
• Inclinaison : ±45°
• Rotation : 360° (verrouillable en continu)
• Épaisseur de table pour fixation : max. 80 mm
• Couple maximal : sphère Ø40 mm ≈ 24 Nm ; sphère Ø60 mm ≈ 100 Nm
• Résistance dissipative ESD : 10^7 à 10^8 Ω (adapté EPA)
• Matériaux & finition : aluminium moulé avec revêtement poudre ESD noir ; pièces en acier chromées
• Mise à la terre : sections de pied raccordables via bouton-poussoir 10 mm
• Dimensions (env.) : 310 x 170 x 75 mm
• Poids (env.) : 1450 g
