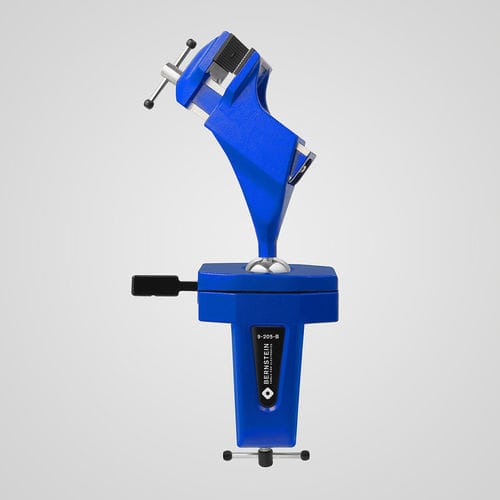

Étau de machine 9-205-B

manuelà palette interchangeableà vis

L'étau à rotule SPANNFIX est une tête d'étau de précision 360° rotative, conçue pour un serrage flexible et des positions de travail ergonomiques. Il offre un blocage progressif, une construction robuste en aluminium moulé et est fabriqué en Allemagne.

Caractéristiques

• Kugelgelenk de précision 360° rotatif, serrage rapide à verrouillage progressif
• Produit de qualité Fabriqué en Allemagne
• Pour fixation sur établi (épaisseur de table max. 80 mm)
• Mors en plastique 50 mm avec surface antidérapante
• Ouverture de serrage 70 mm, profondeur 38 mm, force de serrage 1470 N
• Angle d'inclinaison +/- 45°
• Aluminium moulé, revêtement poudre, bleu (RAL 5005)
• Pièces de rechange : mors, article 9-900-E50 (paire)
• Dimensions env. 310 x 170 x 75 mm
• Poids 1450 g

Domaine d'application
Une légère pression sur le levier suffit pour positionner l'ouvrage serré de façon continue dans n'importe quelle position de travail raisonnable, permettant un travail ergonomique en position debout (perçage, sciage, meulage, fraisage, coupe, etc.). Mors interchangeables : la petite version utilise des mors en plastique de 50 mm ; la grande version utilise des mors en acier de 100 mm. Des mors de protection pour pièces sensibles sont disponibles en feutre, cuir, liège et caoutchouc. Des mors à prisme en aluminium conviennent au serrage de tuyaux ; largeurs de mors disponibles de 50 à 150 mm. Le système de fixation par pince peut être relié aux établis, tables et plaques de base via quatre trous traversants de 9 mm.

Description technique
Couple maximal : boule Ø 40 mm ≈ 24 Nm ; boule Ø 60 mm ≈ 100 Nm. Les pièces en aluminium moulé sont revêtues en poudre ; les pièces en acier sont chromées et inoxydables. La vis de réglage sur l'assise inférieure de la boule permet d'ajuster le jeu de la boule de libre à très ferme. Remarque : les forces de maintien peuvent varier en fonction de l'application spécifique et des conditions physiques.

Informations générales
L'étau à rotule BERNSTEIN dispose d'une tête d'articulation réglable en continu, pivotante à 360° et inclinable +/- 45°. La partie supérieure de l'étau peut être inclinée dans n'importe quelle direction pour permettre le travail devant ou au-dessus de la table. Par un simple mouvement de levier, la tête d'étau se desserre dans la douille conique, se positionne puis se resserre.

Spécifications techniques

• Numéro d'article : 9-205-B
• Nom commercial : SPANNFIX
• Couple maximal : boule Ø 40 mm ≈ 24 Nm ; boule Ø 60 mm ≈ 100 Nm
• Matériaux : aluminium moulé (revêtement poudre, bleu RAL 5005) ; pièces en acier chromées, inoxydables
• Vis de réglage : réglage du jeu de la boule de libre à très ferme sur l'assise inférieure
• Mors interchangeables : petit 50 mm plastique ; grand 100 mm acier ; mors de protection en feutre, cuir, liège, caoutchouc ; mors prisme en aluminium pour serrage de tuyaux ; largeurs 50–150 mm
• Fixation : serrage par pince ; peut être fixé via quatre trous traversants Ø 9 mm
