Étau de machine 9-205

manuelà visde précision

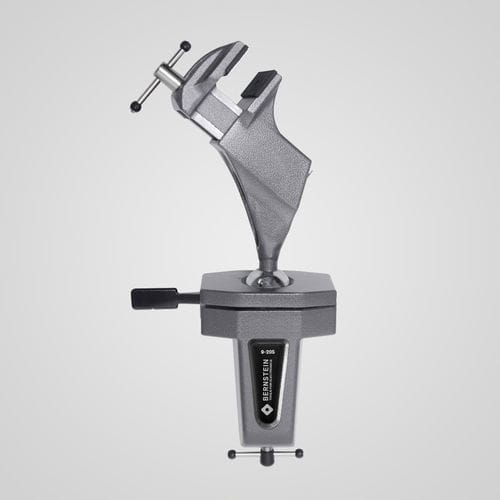

L'étau à rotule 9-205 SPANNFIX est un étau compact et de précision, conçu pour être fixé par pince sur un établi. Il offre une rotation à 360° et un blocage progressif pour un positionnement flexible des pièces. Il permet d'adopter des positions de travail ergonomiques lors d'opérations de perçage, de sciage, de meulage, de fraisage et de coupe.

Caractéristiques

• Kugel? Note: avoid mixing languages. Correction applied: Rotule de précision, rotation 360°, blocage progressif avec mécanisme de serrage rapide
• Produit de qualité Made in Germany
• Base à pince pour épaisseur de table jusqu'à 80 mm
• Backes plastique 50 mm avec grip (étau petit modèle)
• Largeur de serrage 70 mm ; profondeur 38 mm ; force de serrage env. 1470 N
• Inclinaison ±45°
• Corps en aluminium moulé, revêtement poudre, gris foncé métallisé ; pièces acier chromées, résistantes à la corrosion
• Pièces détachées : mâchoires, article 9-900-E50 (paire)
• Dimensions approx. 310 x 170 x 75 mm ; poids env. 1450 g

Applications / informations complémentaires

• Une légère pression sur le levier permet d'aligner l'ouvrage serré de façon progressive dans toute position de travail utile
• Réglage individuel de la hauteur de travail pour une posture ergonomique lors des travaux debout (perçage, sciage, meulage, fraisage, découpe, etc.)
• Mâchoires interchangeables : 50 mm plastique pour l'étau petit modèle et 100 mm acier pour l'étau grand modèle
• Mâchoires de protection disponibles avec revêtements en feutre, cuir, liège ou caoutchouc pour éviter les rayures sur les pièces sensibles
• Mâchoires en aluminium avec prismes adaptées pour le serrage de tubes ; largeurs de mâchoire disponibles de 50 à 150 mm
• Le pied à visser peut être fixé aux établis, tables ou plaques de base via quatre trous traversants de 9 mm

Spécifications techniques

• Couple maximal : boule Ø 40 mm ≈ 24 Nm ; boule Ø 60 mm ≈ 100 Nm
• Base de serrage : adaptée aux plateaux d'une épaisseur jusqu'à 80 mm
• Matériaux : pièces en aluminium moulé revêtues en poudre ; pièces en acier chromées et résistantes à la corrosion
• Vis de réglage au siège inférieur de la boule pour régler le jeu de mouvement de lâche à très ferme
• Pour les pièces avec exigences de sécurité : les forces de maintien dépendent de l'application et des conditions physiques (résultats de laboratoire pouvant différer en milieu réel)
